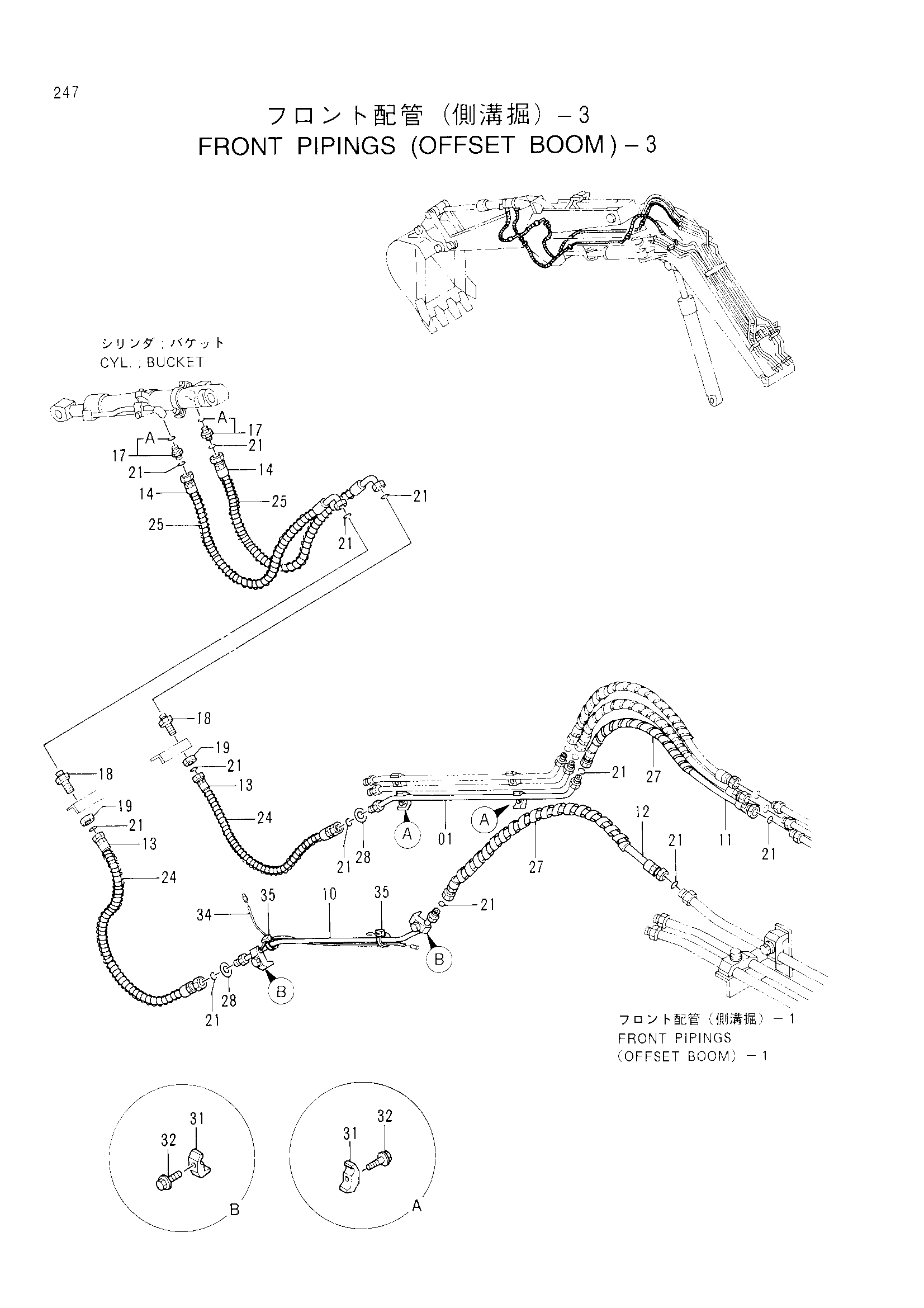

Передний трубопроводы <смещаемый стрела>: 3 — HITACHI EX60-3
Заводская схема «Передний трубопроводы <смещаемый стрела>: 3» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041025 | Трубка | 1 |
| 10 | 8041024 | Трубка | 1 |
| 11 | 4298283 | Шланг | 1 |
| 12 | 4298279 | Шланг | 1 |
| 13 | 4298280 | Шланг | 2 |
| 14 | 4298281 | Шланг | 2 |
| 17 | 4189602 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217505 | Адаптер | 2 |
| 19 | 4217504 | Гайка | 2 |
| 21 | 4138938 | Уплотнительное кольцо | 12 |
| 24 | 4053607 | Защита шланга | 2 |
| 25 | 4053608 | Защита шланга | 2 |
| 27 | 4044420 | Защитный кожух | 2 |
| 28 | 4073051 | Шайба | 2 |
| 31 | 4190125 | Хомут трубки | 4 |
| 32 | J011245 | Болт с шайбой | 4 |
| 34 | 4298799 | Жгут проводов | 1 |
| 35 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
