Основной трубопроводы (2)<вибратор> — HITACHI EX60-3

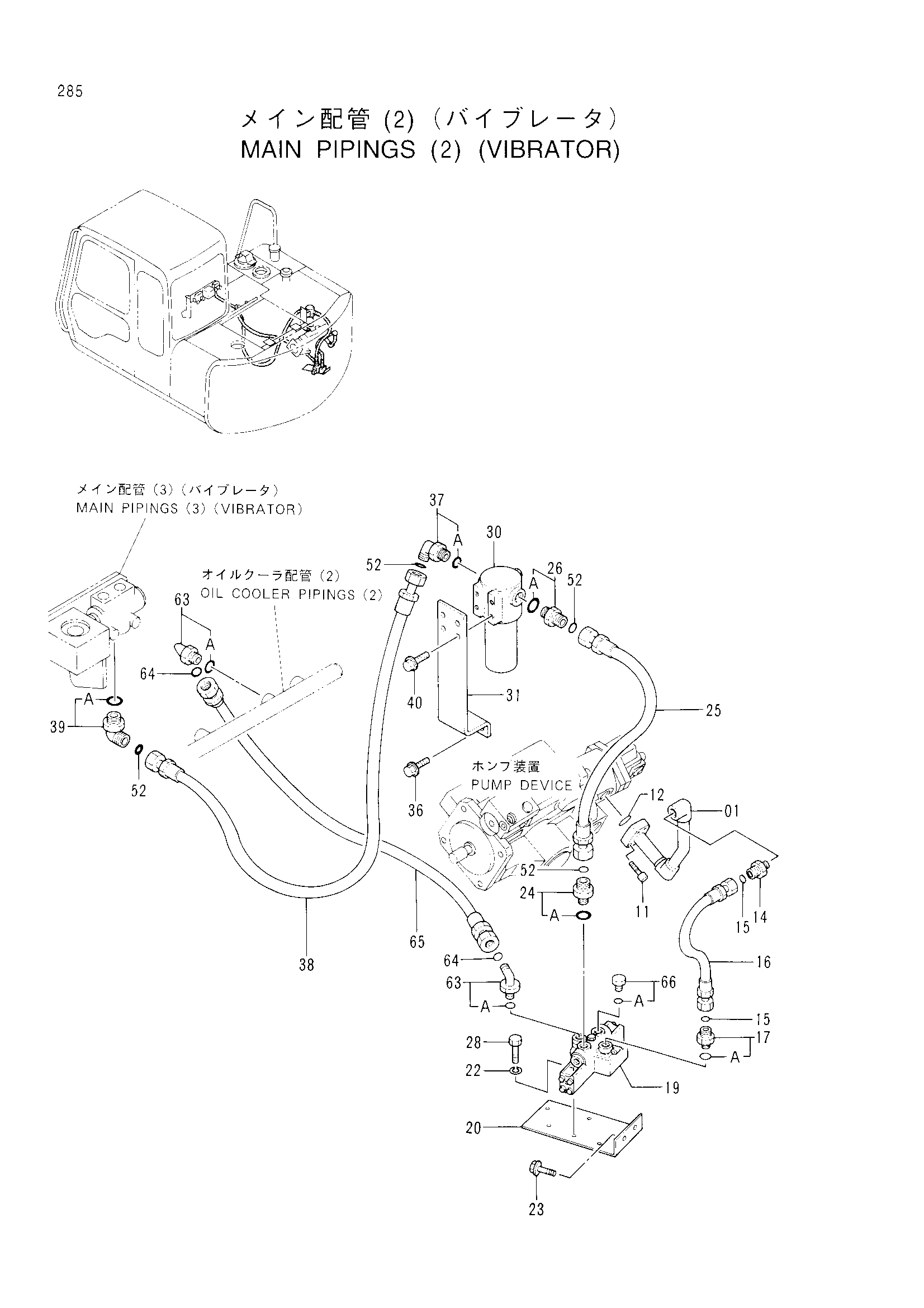

Заводская схема «Основной трубопроводы (2)<вибратор>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057254 | Трубка | 1 |
| 11 | M341040 | Болт с внутренним шестигранником | 4 |
| 12 | A811030 | Уплотнительное кольцо | 1 |
| 14 | 4217265 | Адаптер | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4265628 | Шланг | 1 |
| 17 | 4189602 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4297173 | Гидрораспределитель | 1 |
| 20 | 9741185 | Кронштейн | 1 |
| 22 | A590910 | Пружинная шайба | 3 |
| 23 | J011025 | Болт с шайбой | 2 |
| 24 | 4197530 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4187389 | Шланг | 1 |
| 26 | 4189619 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | J901035 | Болт | 3 |
| 30 | 4315636 | Фильтр линия | 1 |
| 31 | 4320541 | Кронштейн | 1 |
| 36 | J011025 | Болт с шайбой | 2 |
| 37 | 4157562 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4227051 | Шланг | 1 |
| 39 | 4202113 | Угловой штуцер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | J011225 | Болт с шайбой | 4 |
| 52 | 4187308 | Уплотнительное кольцо | 4 |
| 63 | 4157562 | Угловой штуцер | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4187308 | Уплотнительное кольцо | 2 |
| 65 | 4323277 | Шланг | 1 |
| 66 | 4174541 | Пробка | 1 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
