Масляный радиатор трубопроводы (3) — HITACHI EX60-3

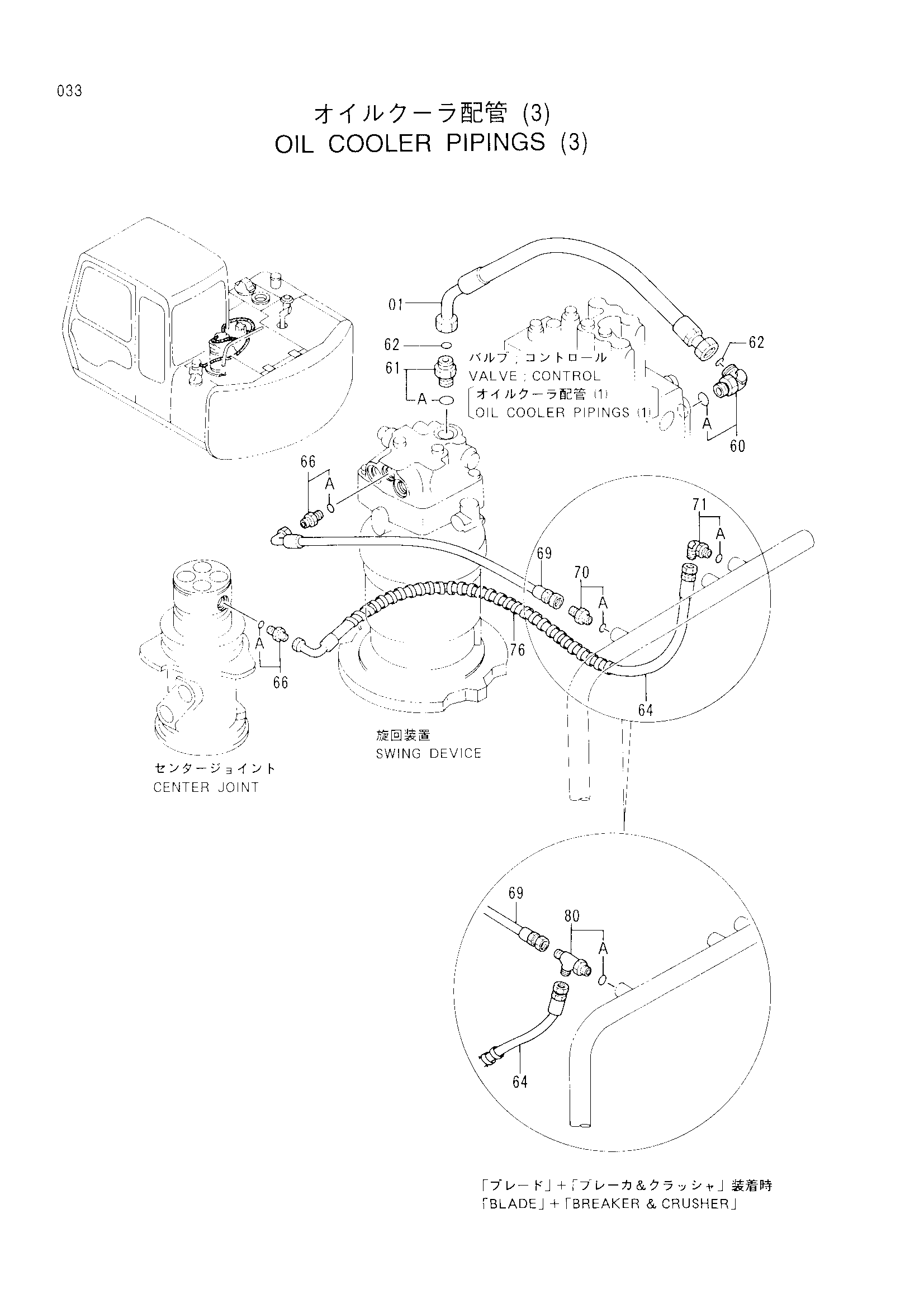

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4274569 | Шланг | 1 |
| 60 | 4202113 | Угловой штуцер | 1 |
| 60A | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 4189619 | Адаптер | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4187308 | Уплотнительное кольцо | 2 |
| 64 | 4300563 | Нейлоновый шланг | 1 |
| 66 | 4200466 | Адаптер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4296065 | Нейлоновый шланг | 1 |
| 70 | 4200469 | Адаптер | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4200471 | Угловой штуцер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | 4133527 | Защитный кожух | 2 |
| 80 | 4222016 | Тройник | 1 |
| 80A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
