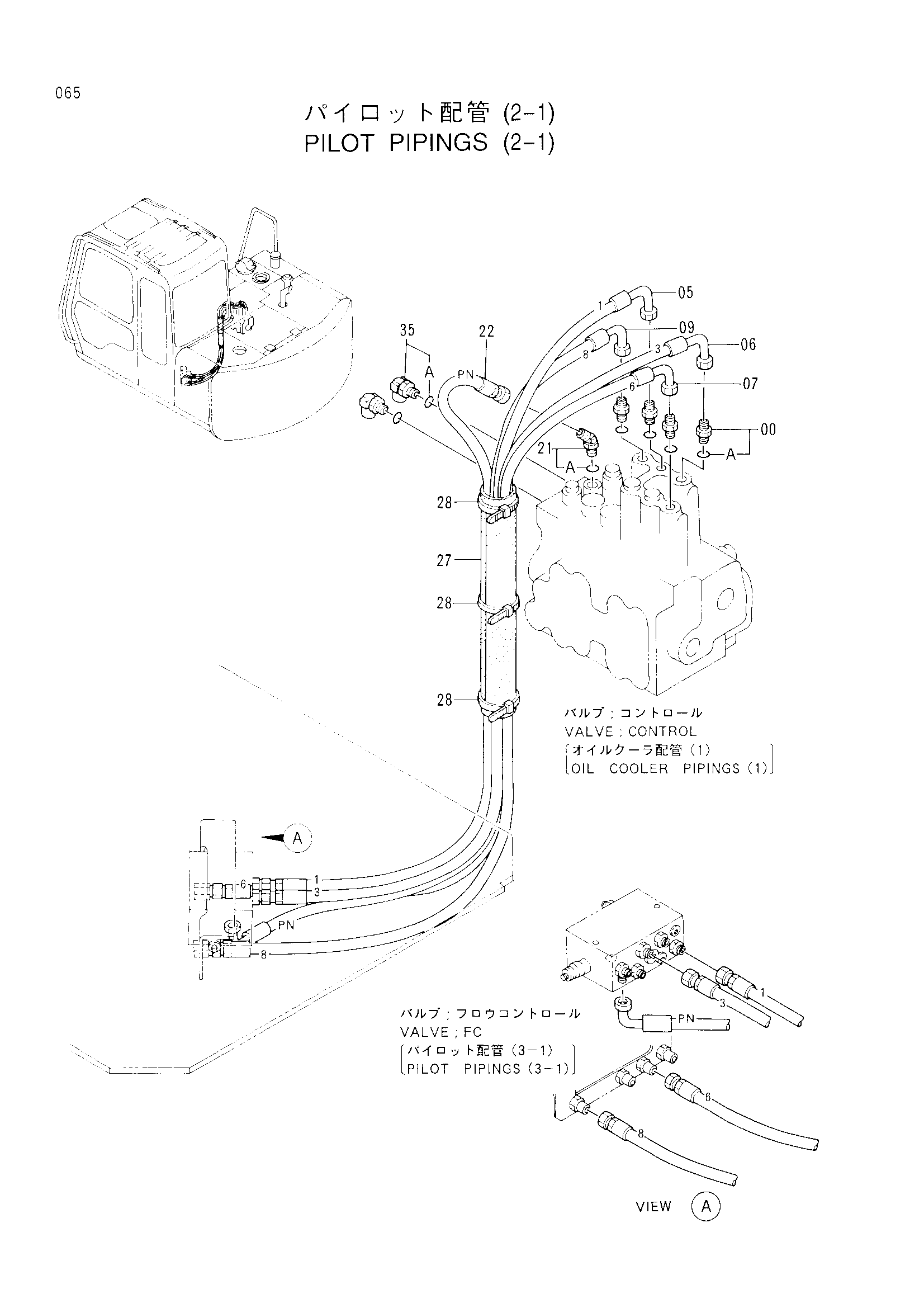

Пилотный трубопроводы (2-1) — HITACHI EX60-3
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4294599 | Нейлоновый шланг (1) | 1 |
| 06 | 4294600 | Нейлоновый шланг (3) | 1 |
| 07 | 4283703 | Нейлоновый шланг (6) | 1 |
| 09 | 4300566 | Нейлоновый шланг (8) | 1 |
| 21 | 4193826 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4294604 | Нейлоновый шланг (PN) | 1 |
| 27 | 4217147 | Резиновая втулка | 1 |
| 28 | 4055312 | Ленточный зажим | 3 |
| 35 | 4222750 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
