Пилотный трубопроводы (1-1)[STD][EU] — HITACHI EX60-3
Заводская схема «Пилотный трубопроводы (1-1)[STD][EU]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

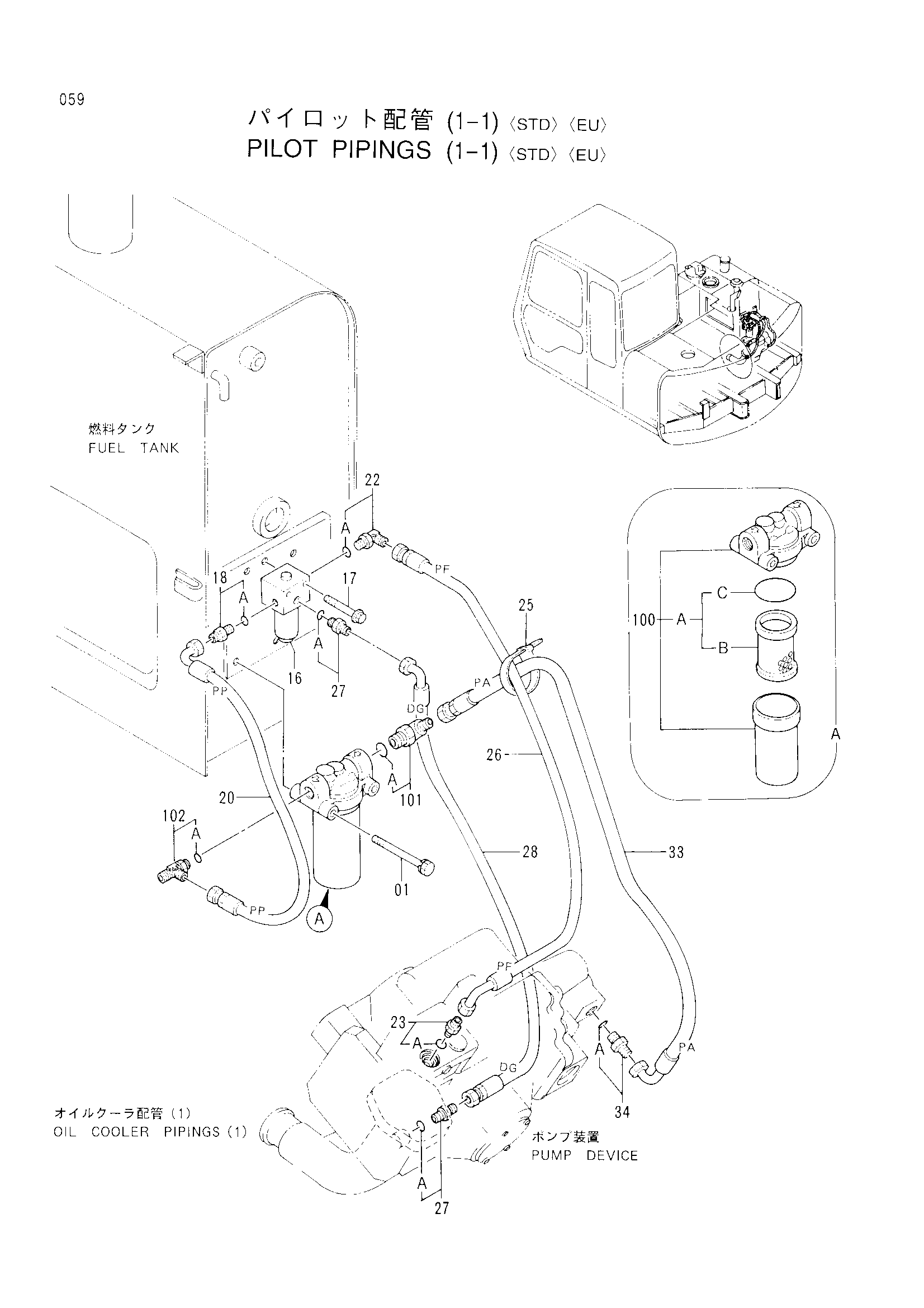

![Схема Пилотный трубопроводы (1-1)[STD][EU] HITACHI EX60-3](/catalog-drawings/3b/3b295ed8-86c1-46c4-9785-881dd18c8c78.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011095 | Болт с шайбой | 2 |
| 16 | 4273526 | Электромагнитный клапан | 1 |
| 17 | J010860 | Болт с шайбой | 2 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4249350 | Шланг (PP) | 1 |
| 22 | 4154670 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4295830 | Шланг (PF) | 1 |
| 27 | 4200465 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4294598 | Шланг (DG) | 1 |
| 33 | 4303824 | Шланг | 1 |
| 34 | 4210361 | Адаптер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4191300 | Масляный фильтр | 1 |
| 100A | 4207841 | Элемент масляный | 1 |
| 100B | 4191301 | Фильтрующий элемент | 1 |
| 100C | A811065 | Уплотнительное кольцо | 1 |
| 101 | 4154672 | Угловой штуцер | 1 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
| 102 | 4217345 | Тройник | 1 |
| 102A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
