Смещаемый гидроцилиндр <смещаемый стрела> — HITACHI EX60-3

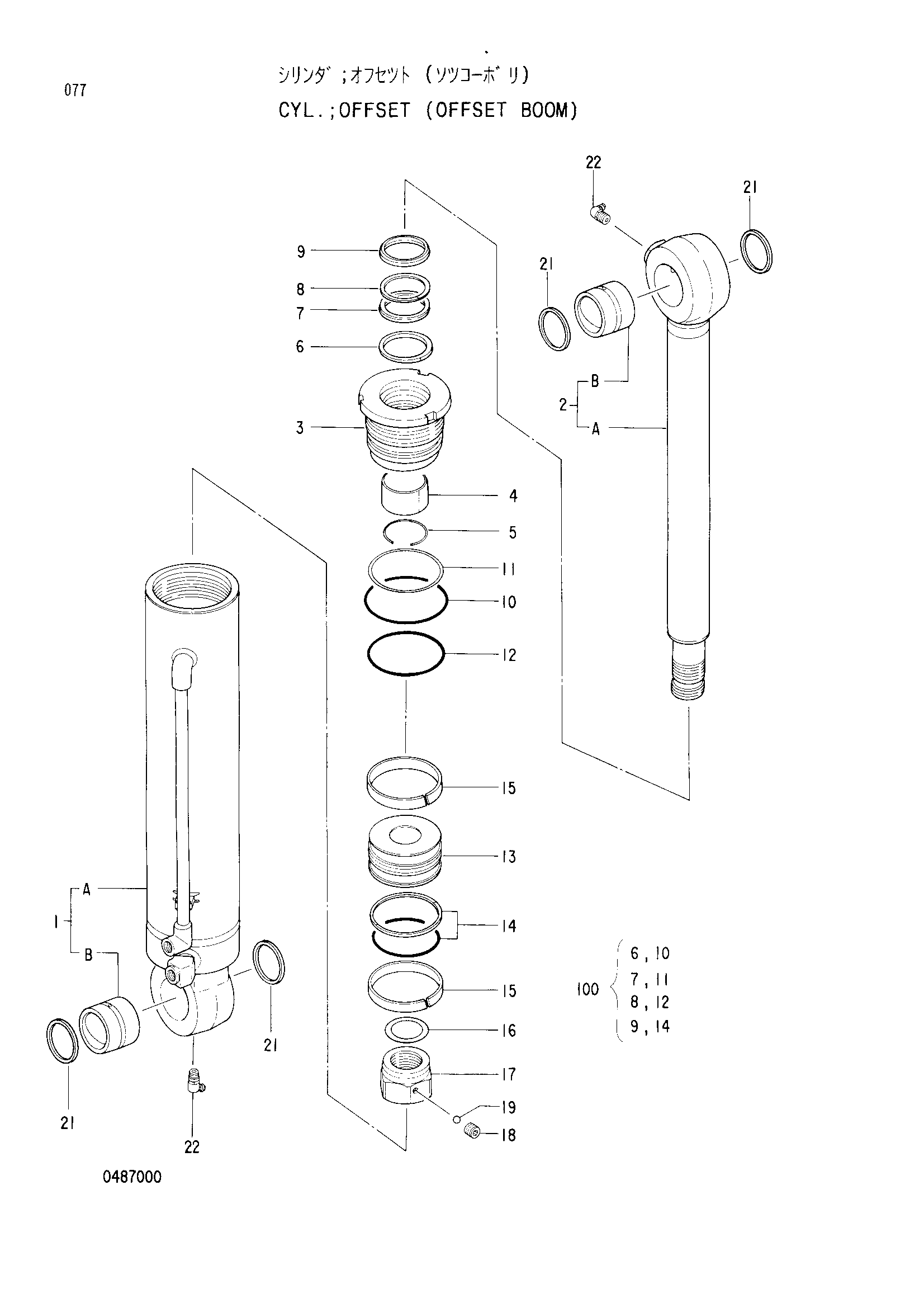

Заводская схема «Смещаемый гидроцилиндр <смещаемый стрела>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4290916 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 4318960 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0159410 | Втулка | 1 |
| 2 | 4318961 | Шток поршня в сборе | 1 |
| 2B | 0159410 | Втулка | 1 |
| 3 | 0487001 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0225710 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | A810105 | Уплотнительное кольцо | 1 |
| 13 | 0487002 | Поршень | 1 |
| 14 | 0310508 | Кольцо уплотнение в сборе | 1 |
| 15 | 0333209 | Направляющее кольцо | 2 |
| 16 | 0333008 | Регулировочная шайба | 1 |
| 17 | 0310611 | Гайка | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Стальной шарик | 1 |
| 21 | 0444609 | Грязесъёмное кольцо | 4 |
| 22 | 0159411 | Пресс-маслёнка | 2 |
| 100 | 4318962 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
