Передний трубопроводы <сверхдлинный укороченный вылет> — HITACHI EX60-3

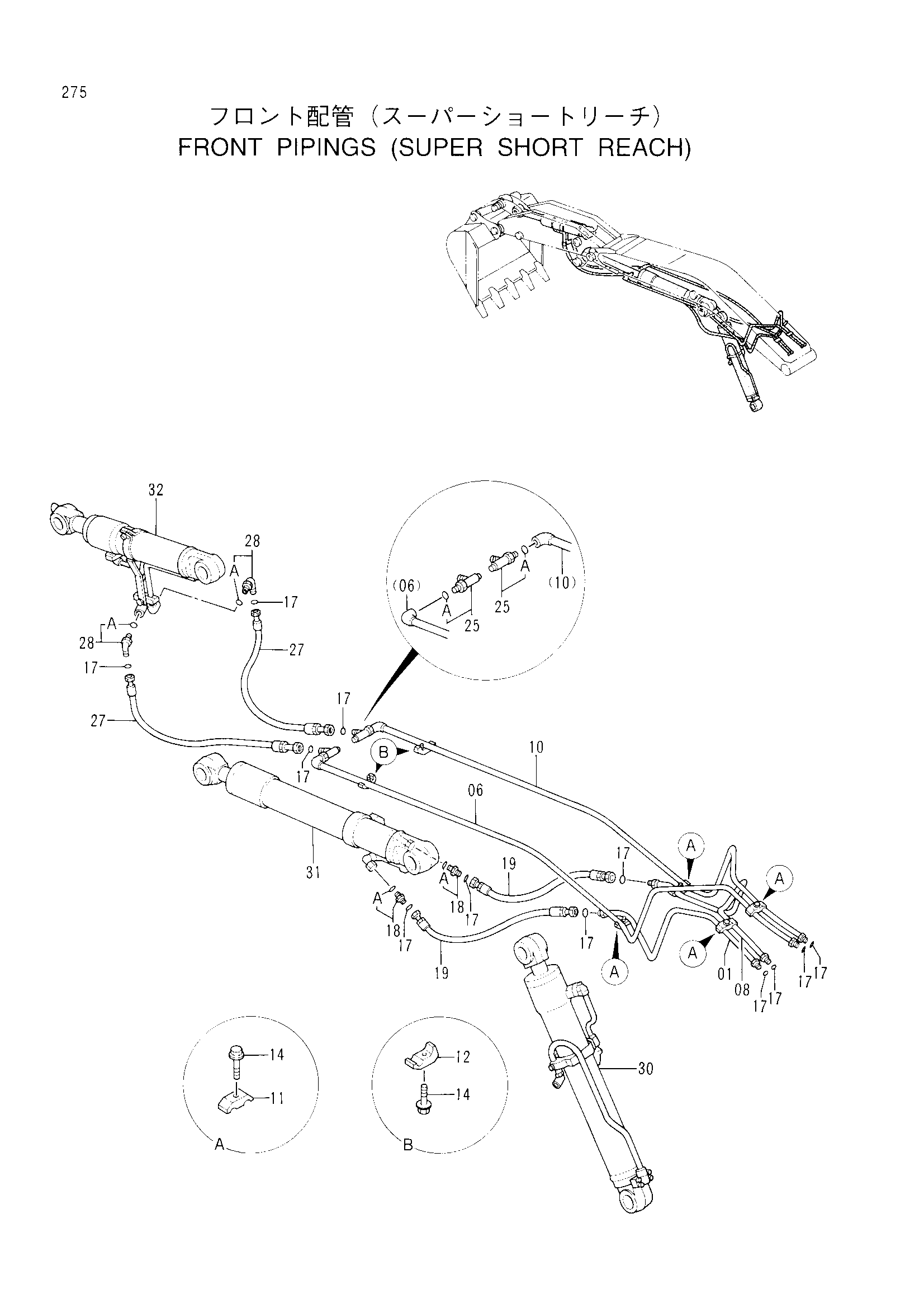

Заводская схема «Передний трубопроводы <сверхдлинный укороченный вылет>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056419 | Трубка | 1 |
| 06 | 8062093 | Трубка | 1 |
| 08 | 8056420 | Трубка | 1 |
| 10 | 8056422 | Трубка | 1 |
| 11 | 4189858 | Хомут трубки | 4 |
| 12 | 4190125 | Хомут трубки | 2 |
| 14 | J011250 | Болт с шайбой | 6 |
| 17 | 4138938 | Уплотнительное кольцо | 12 |
| 18 | 4189602 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4294616 | Шланг | 2 |
| 25 | 4261895 | Соединение свивел | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4347352 | Шланг | 2 |
| 28 | 4200580 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4335057 | Гидроцилиндр стрелы | 1 |
| 31 | 4317388 | Гидроцилиндр рукояти | 1 |
| 32 | 4347192 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
