Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX60-3

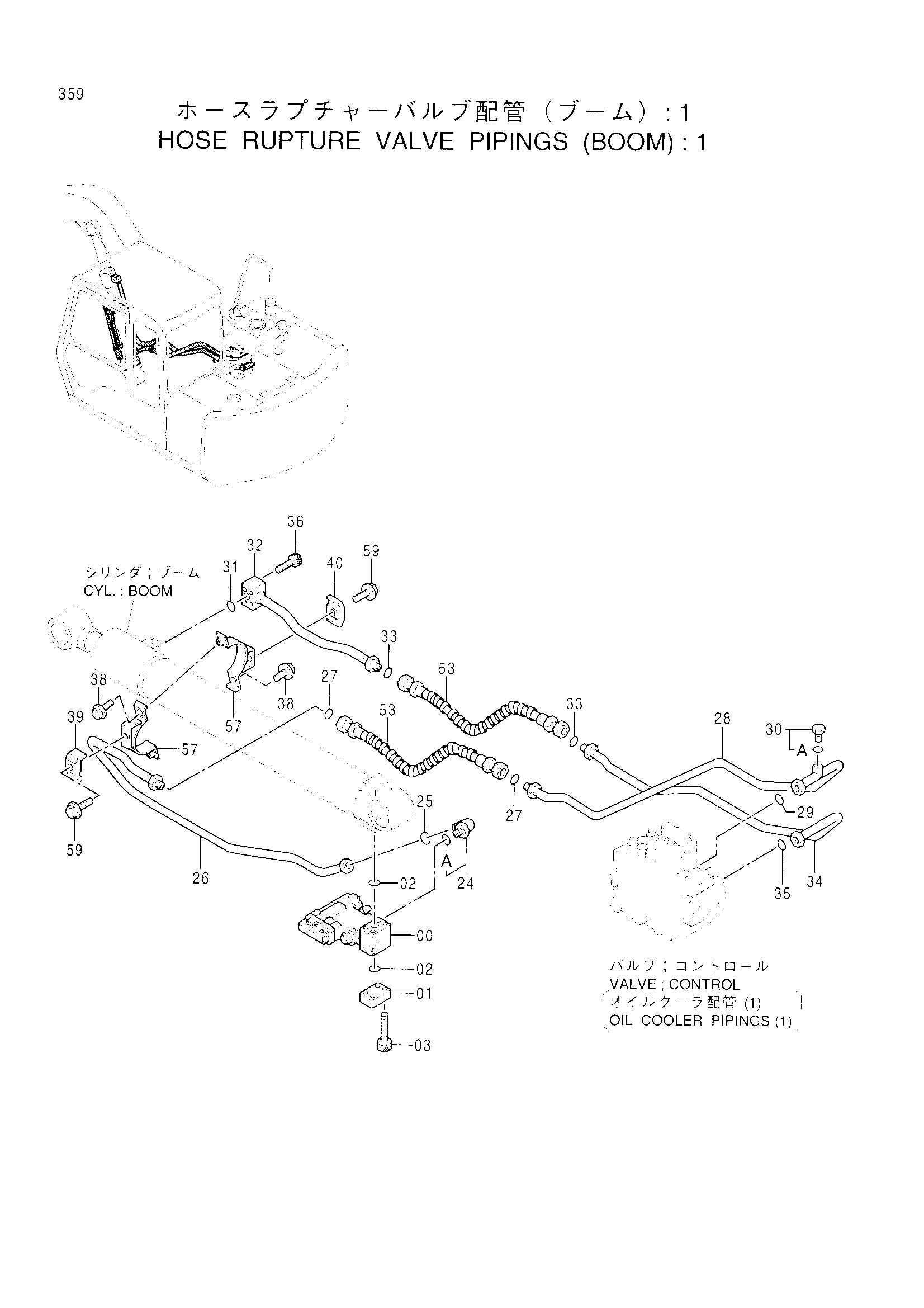

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359823 | Удерживающий клапан | 1 |
| 01 | 4352109 | Фланец | 1 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 03 | M341095 | Болт с внутренним шестигранником | 4 |
| 24 | 4322739 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 8062743 | Трубка | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 2 |
| 28 | 8062753 | Трубка | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A811025 | Уплотнительное кольцо | 1 |
| 32 | 9744648 | Трубка | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | 8062759 | Трубка | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 1 |
| 36 | M340850 | Болт с внутренним шестигранником | 4 |
| 38 | J011030 | Болт с шайбой | 2 |
| 39 | 4190125 | Хомут трубки | 1 |
| 40 | 4189858 | Хомут трубки | 1 |
| 53 | 4044420 | Защитный кожух | 2 |
| 57 | 8063639 | Хомут | 2 |
| 59 | J021050 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
