Крышка (2-1)[EU][N.EUROPE] — HITACHI EX60-3
Заводская схема «Крышка (2-1)[EU][N.EUROPE]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

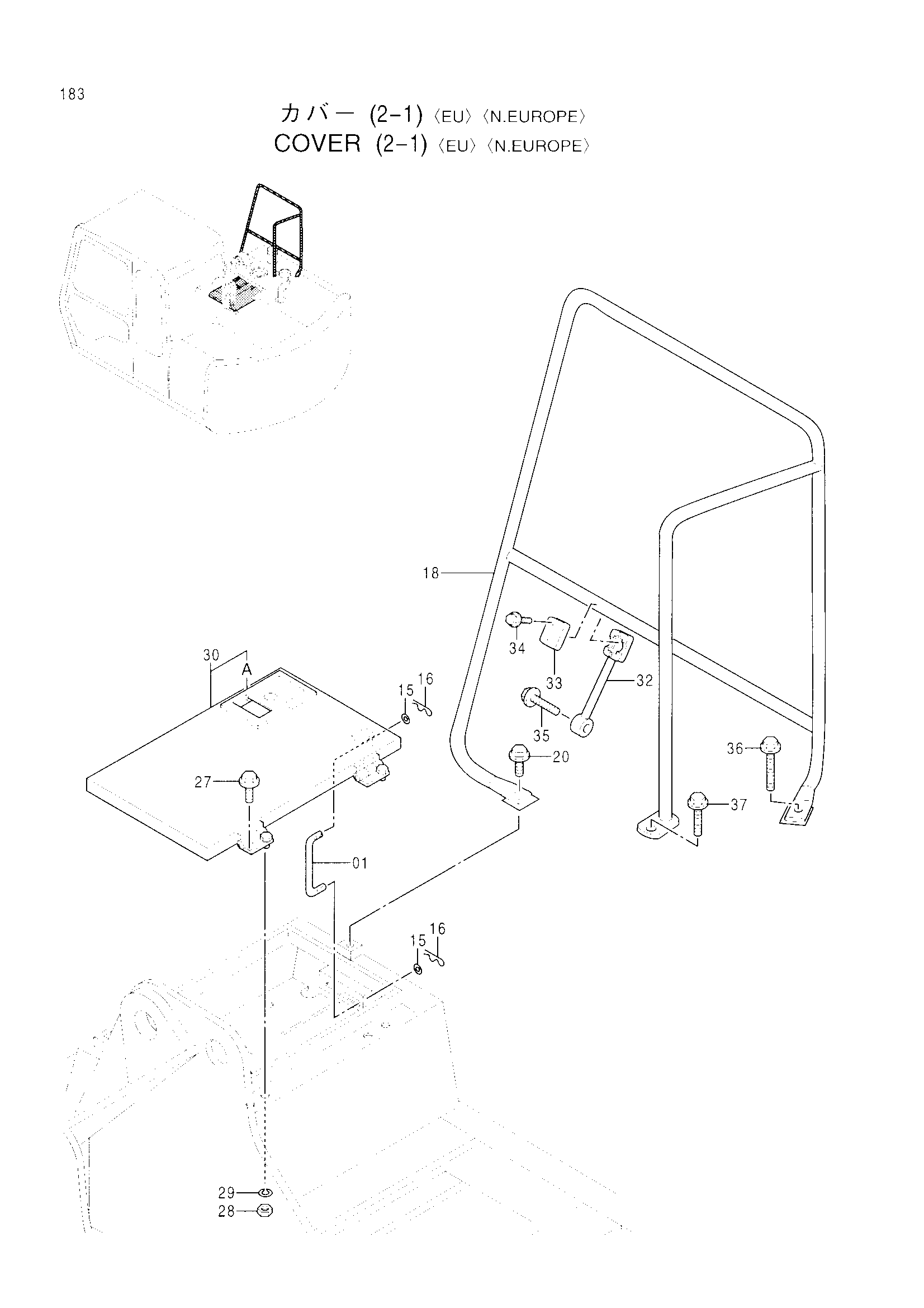

![Схема Крышка (2-1)[EU][N.EUROPE] HITACHI EX60-3](/catalog-drawings/40/40ef4028-fd61-4f58-9012-3319c9b9c402.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285994 | Стойка | 1 |
| 15 | A590108 | Плоская шайба | 4 |
| 16 | 4022697 | Стопорный палец | 4 |
| 18 | 7030450 | Стойка | 1 |
| 20 | J011228 | Болт с шайбой | 2 |
| 27 | J021030 | Болт с шайбой | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 30 | 7025429 | Крышка | 1 |
| 30A | 7017862 | Дверь блокировка (1) | 1 |
| 32 | 8064195 | Стойка | 1 |
| 33 | 4201441 | Хомут | 1 |
| 34 | J010855 | Болт с шайбой | 2 |
| 35 | J021240 | Болт с шайбой | 1 |
| 36 | J021060 | Болт с шайбой | 1 |
| 37 | J031030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
