Пилотный трубопроводы <вибратор> — HITACHI EX60-3

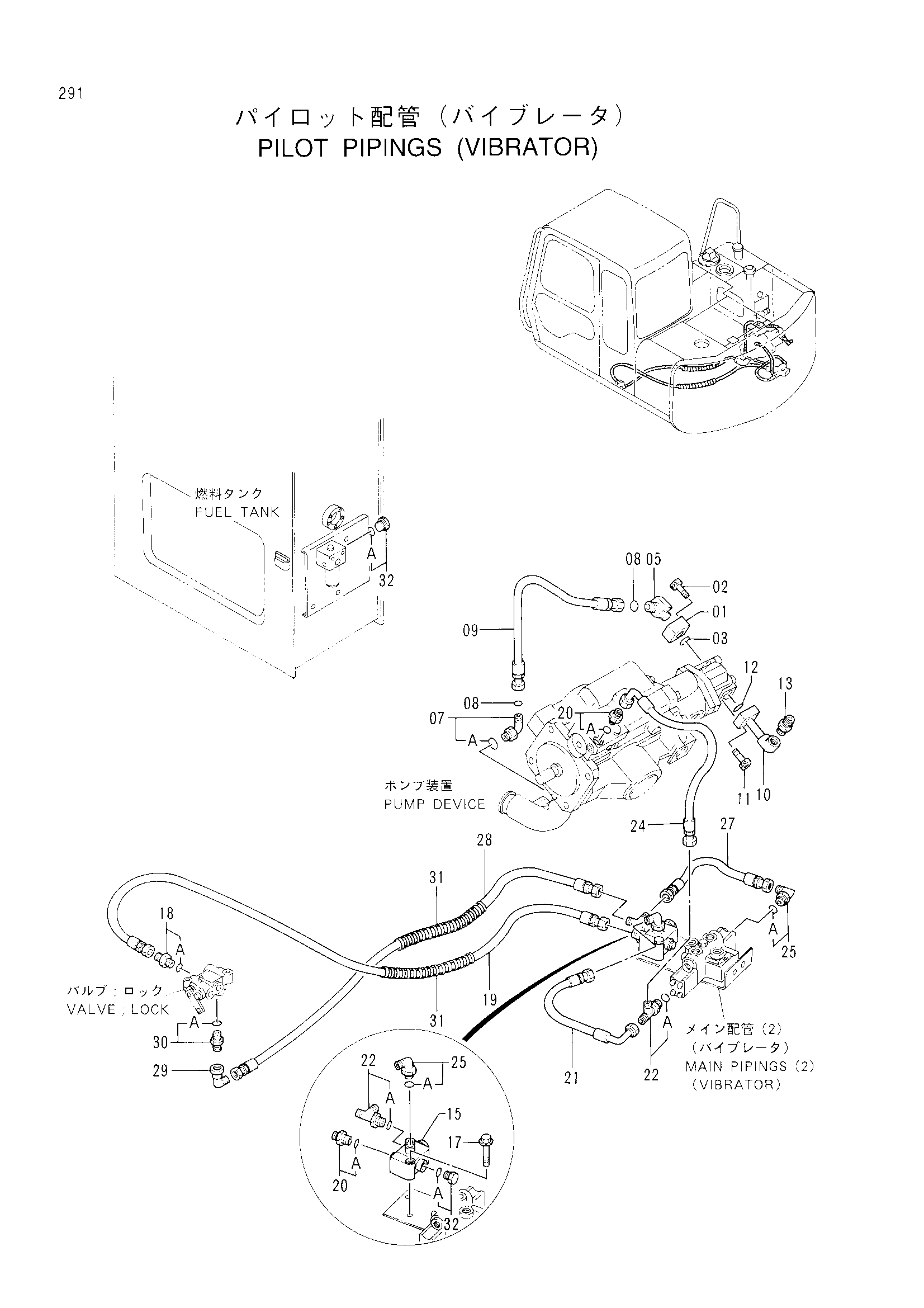

Заводская схема «Пилотный трубопроводы <вибратор>» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4275573 | Блок | 1 |
| 02 | M340845 | Болт с внутренним шестигранником | 4 |
| 03 | A811025 | Уплотнительное кольцо | 1 |
| 05 | 4272267 | Угловой штуцер | 1 |
| 07 | 4157562 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4323278 | Шланг | 1 |
| 10 | 9741184 | Трубка | 1 |
| 11 | M340836 | Болт с внутренним шестигранником | 4 |
| 12 | A811025 | Уплотнительное кольцо | 1 |
| 13 | 4221287 | Адаптер | 1 |
| 15 | 4210647 | Электромагнитный клапан | 1 |
| 17 | J010865 | Болт с шайбой | 2 |
| 18 | 4261938 | Фильтр | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4234348 | Шланг | 1 |
| 20 | 4200467 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4226313 | Шланг | 1 |
| 22 | 4207300 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4300565 | Шланг | 1 |
| 25 | 4156434 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4214483 | Шланг | 1 |
| 28 | 4218429 | Шланг | 1 |
| 29 | 4239976 | Унион S | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4133527 | Защитный кожух | 4 |
| 32 | 4093624 | Пробка | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
