Пилотный трубопроводы (3-3)[STD] — HITACHI EX60-3
Заводская схема «Пилотный трубопроводы (3-3)[STD]» для HITACHI EX60-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

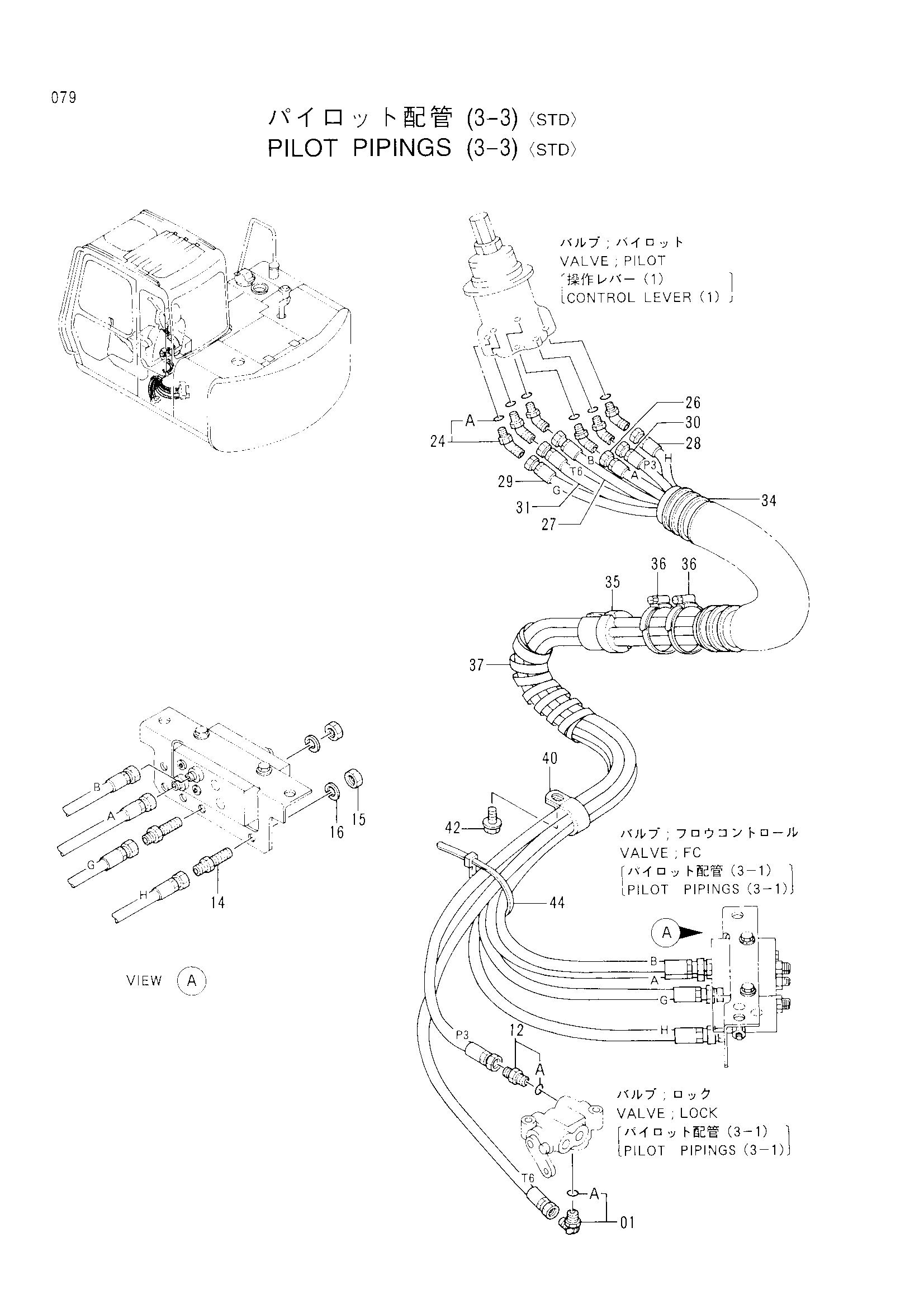

![Схема Пилотный трубопроводы (3-3)[STD] HITACHI EX60-3](/catalog-drawings/5f/5f0cc5eb-b4f1-4664-85ec-c35cc2507dd5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4261938 | Фильтр | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4202532 | Адаптер | 2 |
| 15 | 4202531 | Гайка | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 24 | 4286916 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4277476 | Шланг (A) | 1 |
| 27 | 4277477 | Шланг (B) | 1 |
| 28 | 4277478 | Шланг (H) | 1 |
| 29 | 4277479 | Шланг (G) | 1 |
| 30 | 4284000 | Шланг (P3) | 1 |
| 31 | 4284001 | Шланг (T6) | 1 |
| 34 | 4259730 | Шланг | 1 |
| 35 | 3056040 | Ограничитель | 1 |
| 36 | 4504491 | Хомут шланга | 2 |
| 37 | 4044420 | Защитный кожух | 1 |
| 40 | 4190265 | Зажим | 1 |
| 42 | J011020 | Болт с шайбой | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
