Передний трубопроводы <укороченный вылет> — HITACHI EX60-2

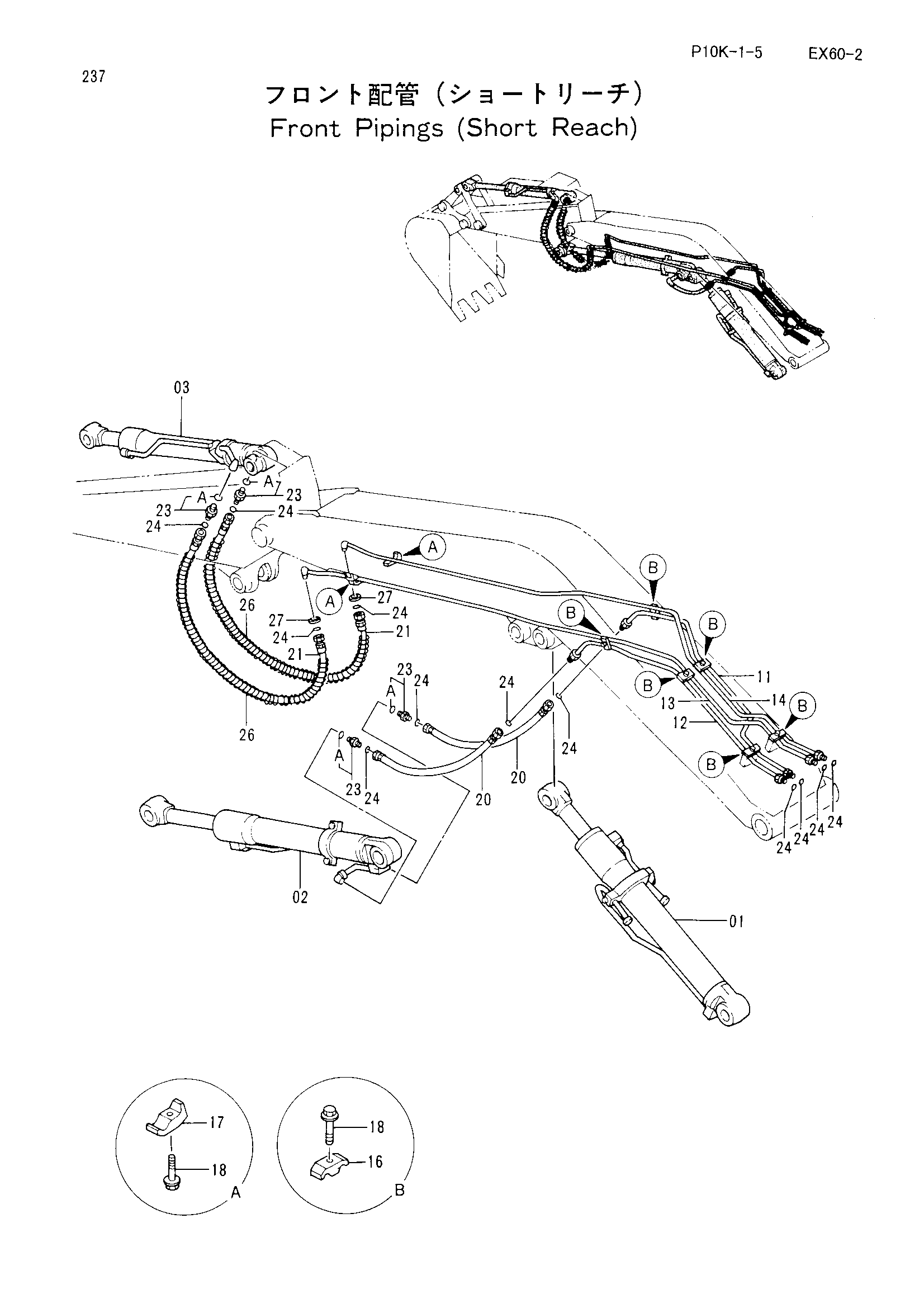

Заводская схема «Передний трубопроводы <укороченный вылет>» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317387 | Гидроцилиндр стрелы | 1 |
| 02 | 4317388 | Гидроцилиндр рукояти | 1 |
| 03 | 4317389 | Гидроцилиндр ковша | 1 |
| 11 | 8057264 | Трубка | 1 |
| 12 | 8057265 | Трубка | 1 |
| 13 | 8057263 | Трубка | 1 |
| 14 | 8057262 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 6 |
| 17 | 4190125 | Хомут трубки | 2 |
| 18 | J011250 | Болт с шайбой | 8 |
| 20 | 4294616 | Шланг | 2 |
| 21 | 4306899 | Шланг | 2 |
| 23 | 4189602 | Адаптер | 4 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 12 |
| 26 | 4053606 | Защита шланга | 2 |
| 27 | 4073051 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
