Кондиционер (2) — HITACHI EX60-2

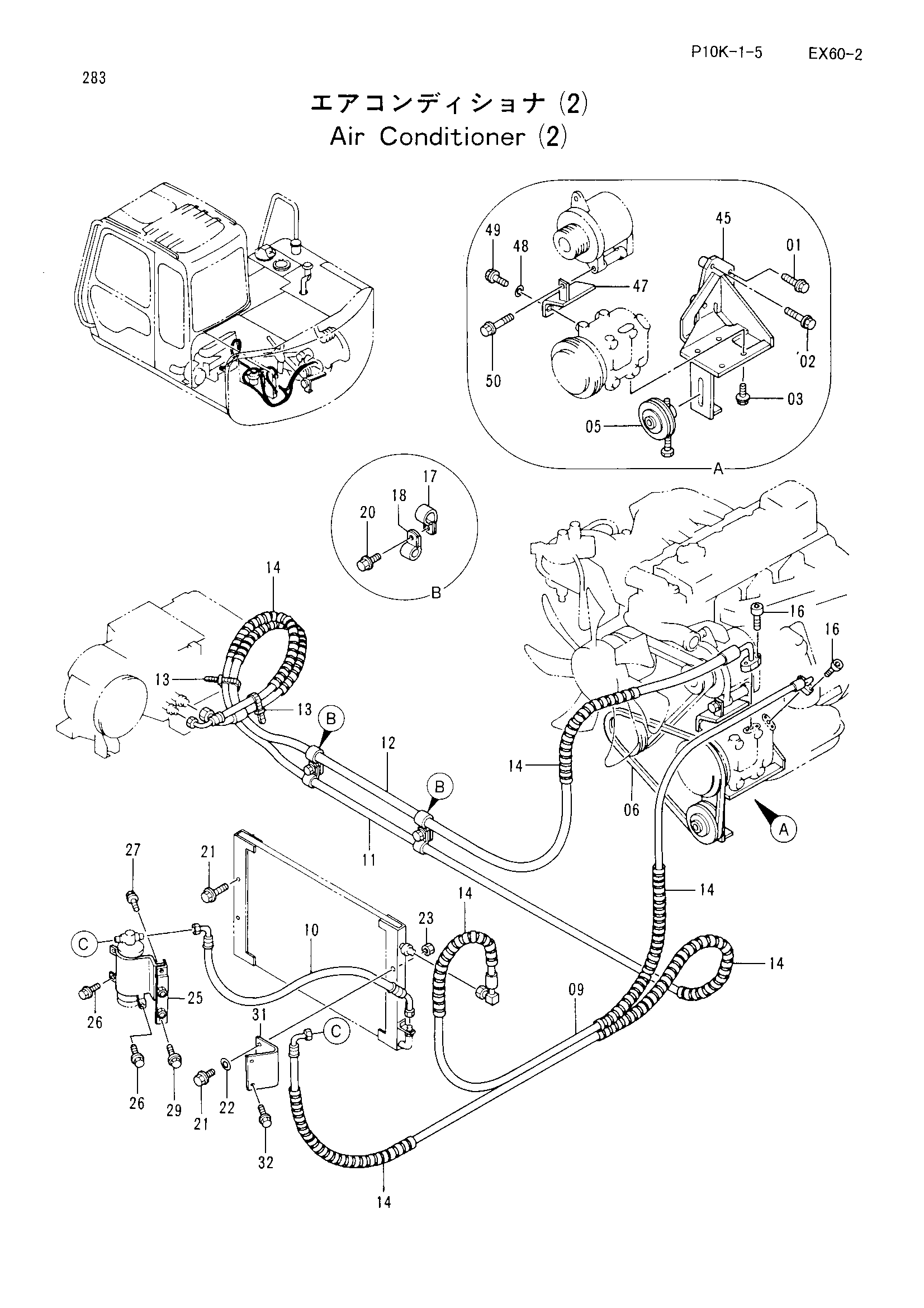

Заводская схема «Кондиционер (2)» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011035 | Болт с шайбой | 2 |
| 02 | J011040 | Болт с шайбой | 2 |
| 03 | J011025 | Болт с шайбой | 4 |
| 05 | 4172777 | Шкив | 1 |
| 06 | 4285008 | Ремень V | 1 |
| 09 | 4279182 | Шланг радиатора | 1 |
| 10 | 4279183 | Шланг радиатора | 1 |
| 11 | 4279184 | Шланг радиатора | 1 |
| 12 | 4279185 | Шланг радиатора | 1 |
| 13 | 4055312 | Ленточный зажим | 2 |
| 14 | 4044420 | Защитный кожух | 6 |
| 16 | M340830 | Болт с внутренним шестигранником | 4 |
| 17 | 4190263 | Зажим | 2 |
| 18 | 4190277 | Зажим | 2 |
| 20 | J011025 | Болт с шайбой | 2 |
| 21 | J010640 | Болт с шайбой | 4 |
| 22 | A590106 | Плоская шайба | 2 |
| 23 | M500605 | Гайка | 2 |
| 25 | 9736732 | Стойка | 1 |
| 26 | J010620 | Болт с шайбой | 3 |
| 27 | J010820 | Болт с шайбой | 2 |
| 29 | J011020 | Болт с шайбой | 2 |
| 31 | 9737980 | Кронштейн | 1 |
| 32 | J010620 | Болт с шайбой | 2 |
| 45 | 7028598 | Кронштейн | 1 |
| 47 | 8059190 | Кронштейн | 1 |
| 48 | J222010 | Шайба | 2 |
| 49 | J011030 | Болт с шайбой | 2 |
| 50 | J021045 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
