Электрооборудование (3-2)[STD] — HITACHI EX60-2

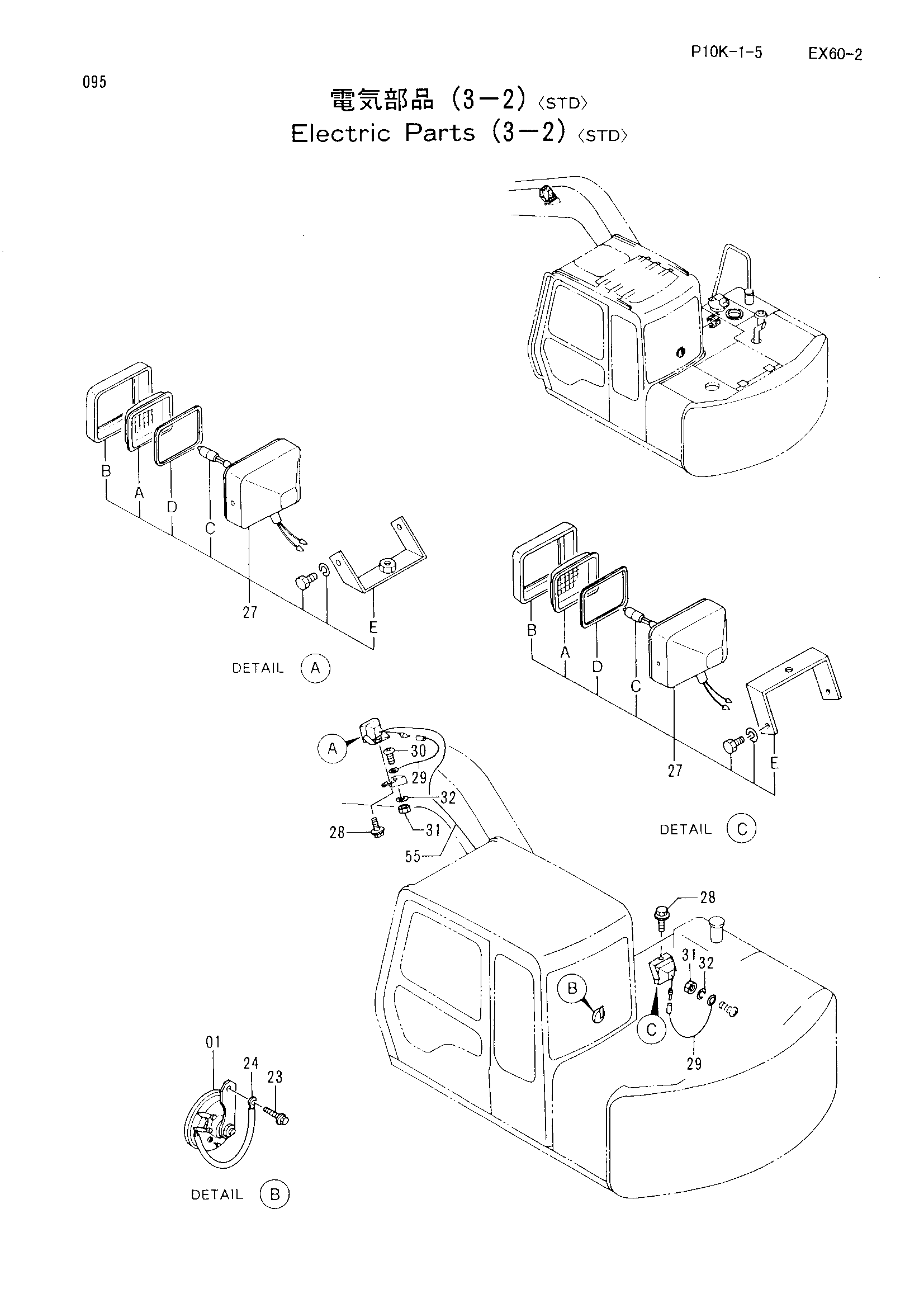

Заводская схема «Электрооборудование (3-2)[STD]» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (3-2)[STD] HITACHI EX60-2](/catalog-drawings/c3/c32542f1-7589-459d-97a1-bde2f1e1b888.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал | 1 |
| 23 | J020825 | Болт с шайбой | 1 |
| 24 | 4254603 | Жгут проводов | 1 |
| 27 | 4274477 | Фонарь головка в сборе | 2 |
| 27A | 4285646 | Рассеиватель | 1 |
| 27B | 4285647 | Обод | 1 |
| 27C | 4285648 | Лампа | 1 |
| 27D | 4288342 | Прокладка | 1 |
| 27E | 4303584 | Стойка | 1 |
| 28 | J011220 | Болт с шайбой | 2 |
| 29 | 4254604 | Жгут проводов | 2 |
| 30 | M430613 | Винт | 1 |
| 31 | M500605 | Гайка | 2 |
| 32 | A590906 | Пружинная шайба | 2 |
| 55 | 4261622 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
