Рукоять — HITACHI EX60-2

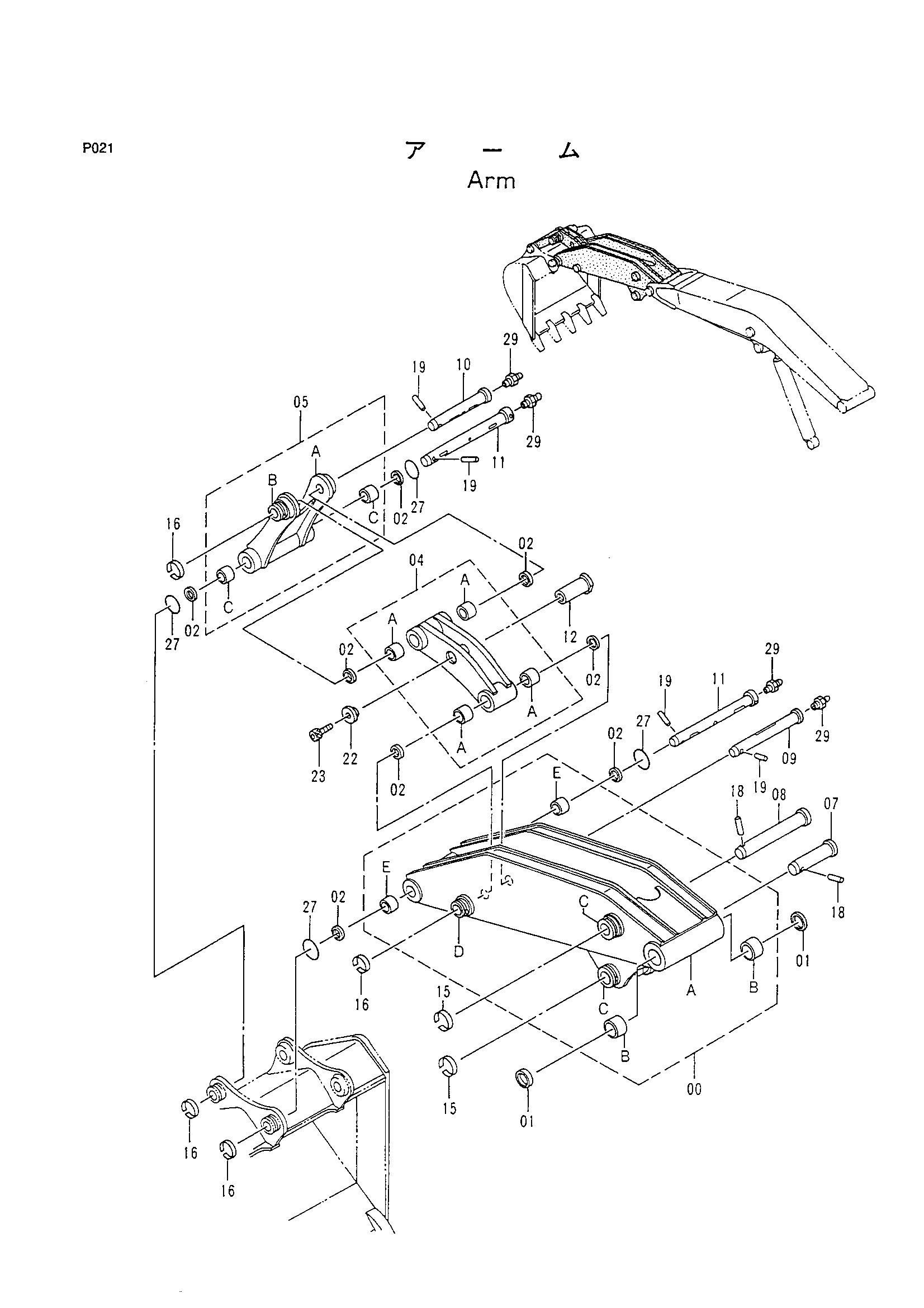

Заводская схема «Рукоять» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027109 | Рукоять в сборе | 1 |
| 00A | 6013379 | Рукоять | 1 |
| 00B | 4197842 | Втулка | 2 |
| 00C | 4197031 | Ограничитель | 2 |
| 00D | 4197029 | Ограничитель | 1 |
| 00E | 4273542 | Втулка | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4117955 | Пылезащитное уплотнение | 8 |
| 04 | 8056448 | Тяга (с втулка) | 1 |
| 04A | 4273542 | Втулка | 4 |
| 05 | 8056449 | Тяга в сборе | 1 |
| 05A | 7027092 | Тяга | 1 |
| 05B | 4197029 | Ограничитель | 1 |
| 05C | 4273542 | Втулка | 2 |
| 07 | 3064843 | Палец | 1 |
| 08 | 3064842 | Палец | 1 |
| 09 | 3064844 | Палец | 1 |
| 10 | 3064846 | Палец | 1 |
| 11 | 3064845 | Палец | 2 |
| 12 | 3064877 | Палец | 1 |
| 15 | 4065688 | Кольцо | 2 |
| 16 | 4141000 | Кольцо | 4 |
| 18 | 4065689 | Палец | 2 |
| 19 | 4141001 | Палец | 4 |
| 22 | 4314527 | Ограничитель | 1 |
| 23 | M341225 | Болт с внутренним шестигранником | 1 |
| 27 | 4237801 | Уплотнительное кольцо | 4 |
| 29 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
