Передний трубопроводы — HITACHI EX60-2

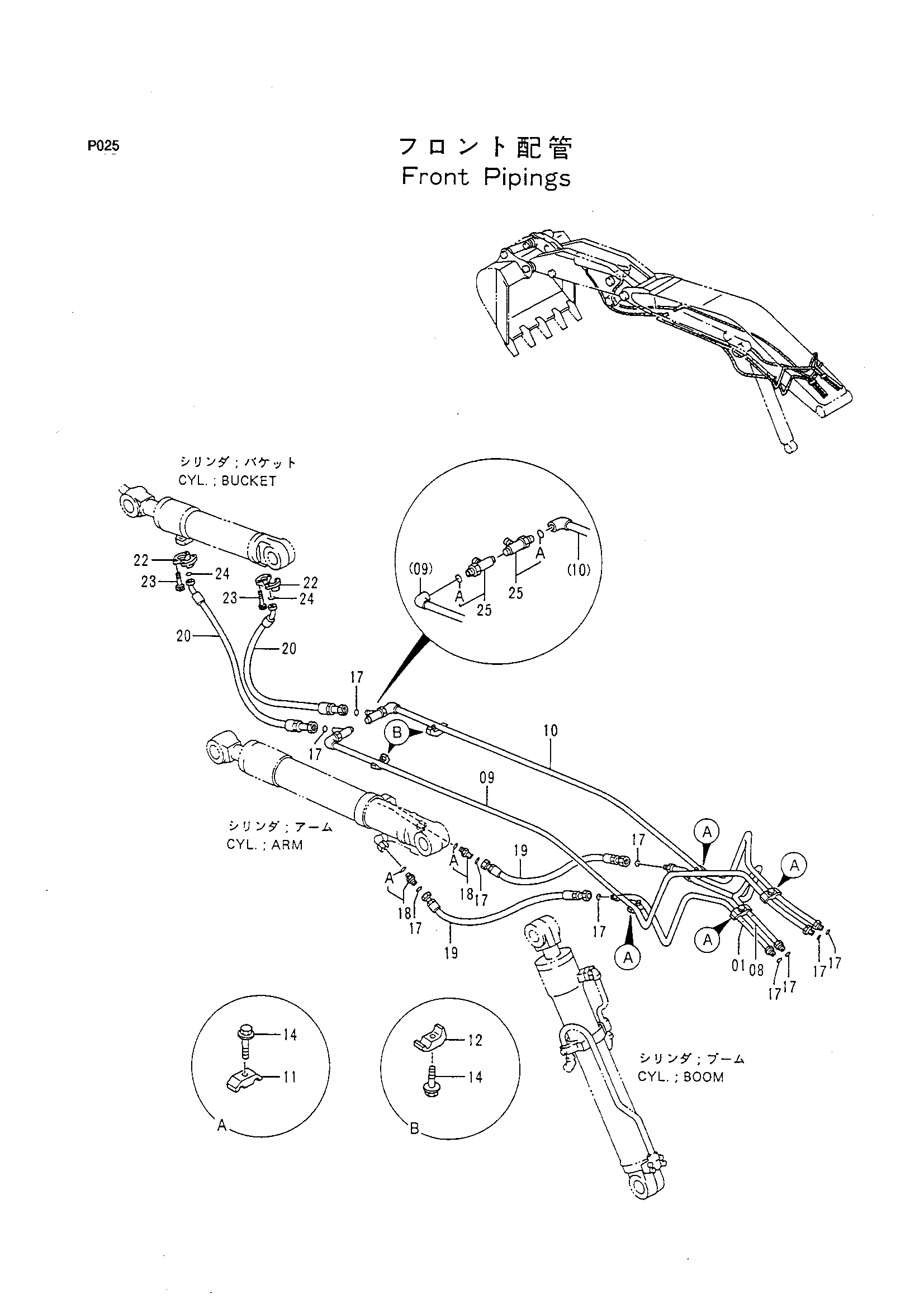

Заводская схема «Передний трубопроводы» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056419 | Трубка | 1 |
| 08 | 8056420 | Трубка | 1 |
| 09 | 8056421 | Трубка | 1 |
| 10 | 8056422 | Трубка | 1 |
| 11 | 4189858 | Хомут трубки | 4 |
| 12 | 4190125 | Хомут трубки | 2 |
| 14 | J011250 | Болт с шайбой | 6 |
| 17 | 4138938 | Уплотнительное кольцо | 10 |
| 18 | 4189602 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4294616 | Шланг | 2 |
| 20 | 4318031 | Шланг | 2 |
| 22 | 4510177 | Разъёмный фланец | 4 |
| 23 | M340830 | Болт с внутренним шестигранником | 8 |
| 24 | 4510167 | Уплотнительное кольцо | 2 |
| 25 | 4261895 | Соединение свивел | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
