Управление педаль (гидромолот и гидроножницы)<смещаемый стрела> — HITACHI EX60-2

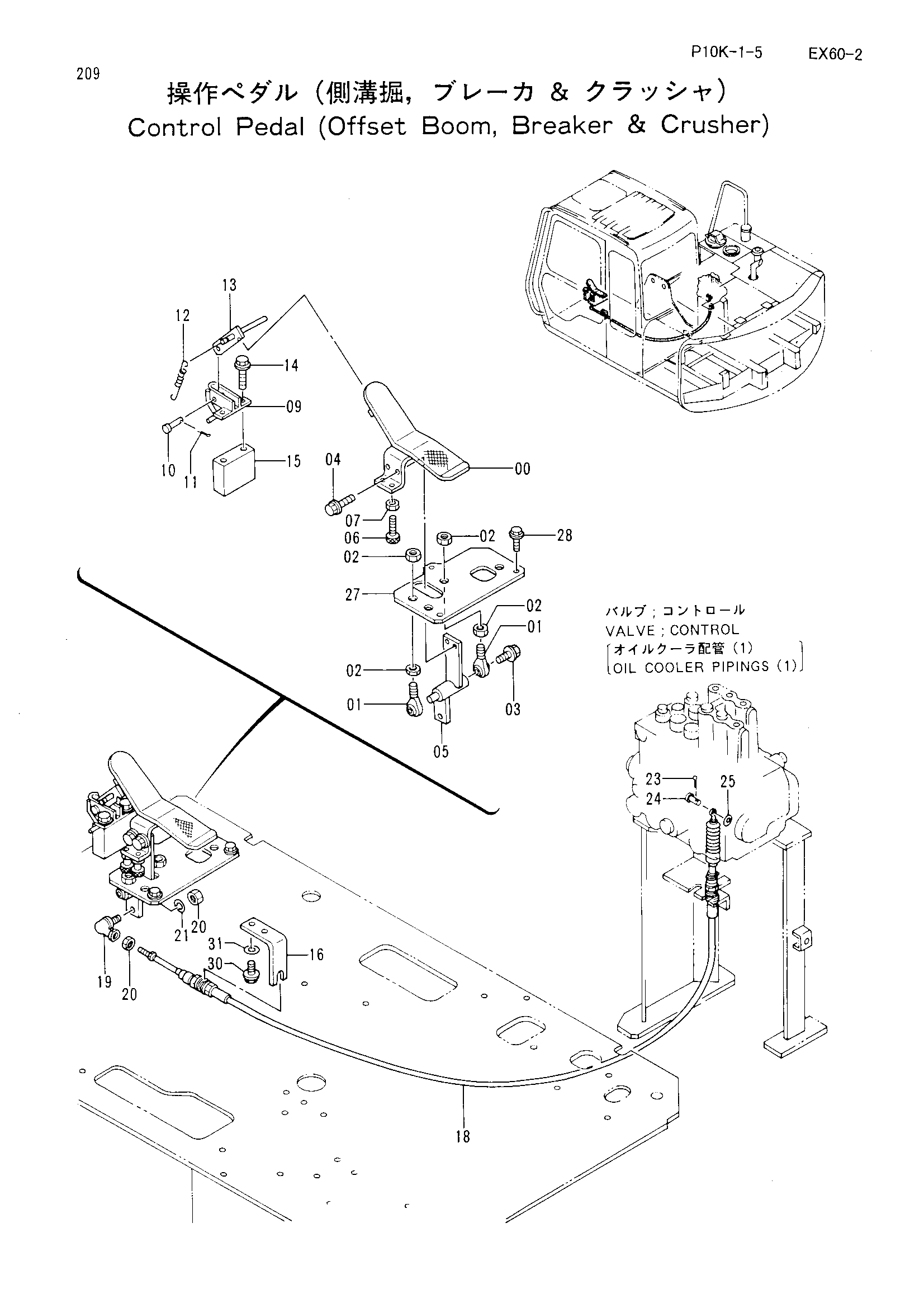

Заводская схема «Управление педаль (гидромолот и гидроножницы)<смещаемый стрела>» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055198 | Педаль | 1 |
| 01 | 4041959 | Концевой шток | 2 |
| 02 | J952014 | Гайка | 4 |
| 03 | J021240 | Болт с шайбой | 1 |
| 04 | J011030 | Болт с шайбой | 2 |
| 05 | 9738318 | Рычаг | 1 |
| 06 | M340830 | Болт с внутренним шестигранником | 2 |
| 07 | M500807 | Гайка | 2 |
| 09 | 8034081 | Кронштейн | 1 |
| 10 | A741026 | Палец | 1 |
| 11 | A763016 | Шплинт | 1 |
| 12 | 4149125 | Пружина | 1 |
| 13 | 9729325 | Кронштейн | 1 |
| 14 | J011000 | Болт с шайбой | 2 |
| 15 | 4288726 | Проставка | 1 |
| 16 | 4305313 замена: 4342305 | Кронштейн | 1 |
| 16 | 4305313 замена: J011230 | Кронштейн | 1 |
| 16 | 4342305 | Кронштейн | 1 |
| 18 | 4274664 | Трос управления | 1 |
| 19 | 4056018 | Шарнир | 1 |
| 20 | M500807 | Гайка | 2 |
| 21 | A590908 | Пружинная шайба | 1 |
| 23 | A761620 | Шплинт | 1 |
| 24 | 4168988 | Палец | 1 |
| 25 | A590106 | Плоская шайба | 1 |
| 27 | 4288725 | Пластина | 1 |
| 28 | J011030 | Болт с шайбой | 3 |
| 30 | J011225 замена: 4342305 | Болт с шайбой | 2 |
| 30 | J011225 замена: J011230 | Болт с шайбой | 2 |
| 30 | J011230 | Болт с шайбой | 2 |
| 31 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
