Машина отопитель — HITACHI EX60-2

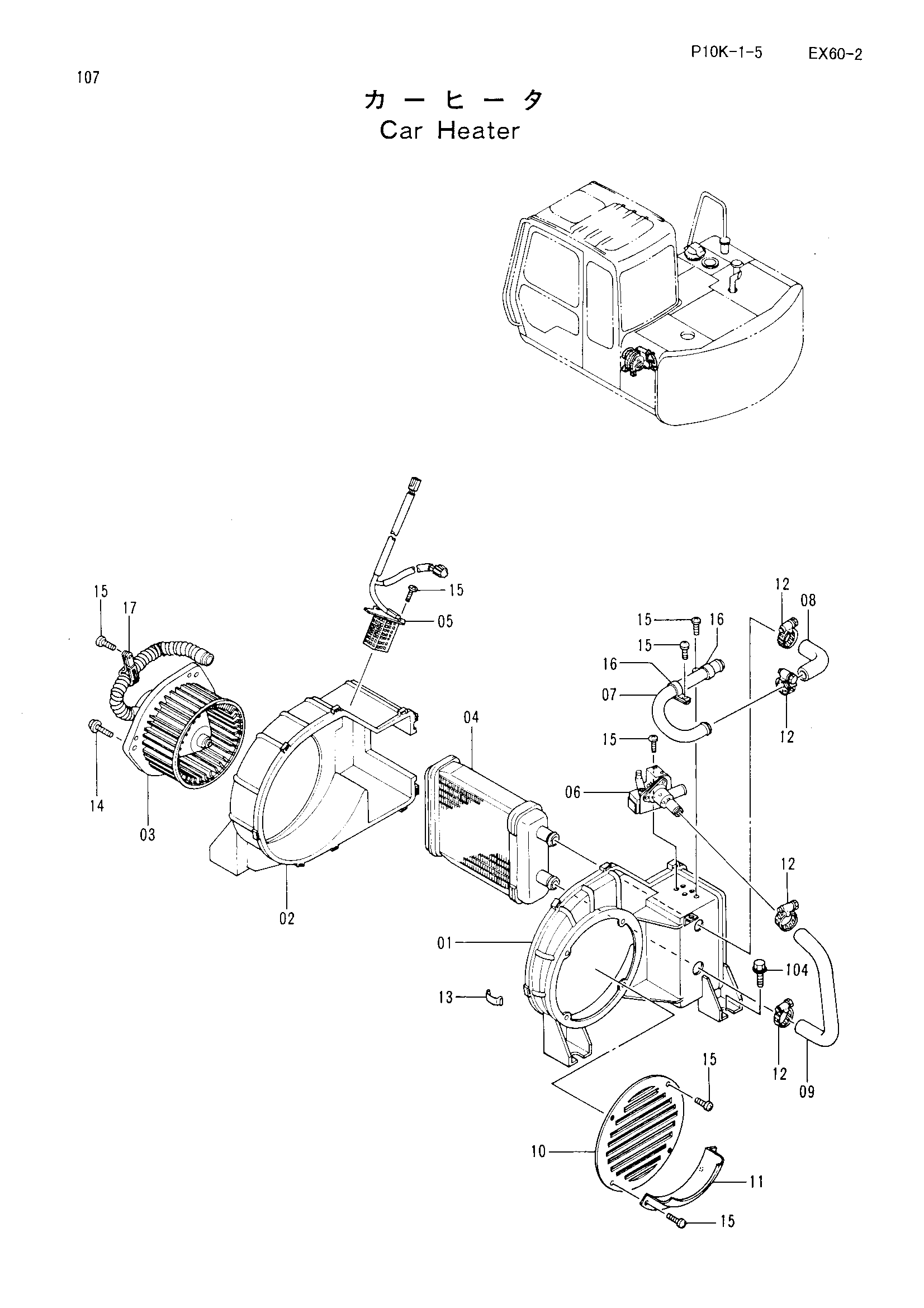

Заводская схема «Машина отопитель» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-17 | 4251649 | Отопитель в сборе | 1 |
| 01 | 4295532 | Корпус (левый) | 1 |
| 02 | 4295533 | Корпус (правый) | 1 |
| 03 | 4295534 | Гидромотор | 1 |
| 04 | 4295535 | Коре отопитель | 1 |
| 05 | 4295536 | Резистор | 1 |
| 06 | 4295537 | Клапан | 1 |
| 07 | 4295538 | Трубка | 1 |
| 08 | 4295539 | Шланг | 1 |
| 09 | 4295540 | Шланг | 1 |
| 10 | 4295541 | Крышка | 1 |
| 11 | 4295542 | Крышка | 1 |
| 12 | 4295543 | Хомут | 4 |
| 13 | 4295544 | Хомут | 9 |
| 14 | 4296797 | Винт с шайбой | 3 |
| 15 | 4296798 | Винт | 11 |
| 16 | 4296799 | Хомут | 2 |
| 17 | 4296800 | Зажим | 1 |
| 104 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
