Основной трубопроводы (3)<вибратор> — HITACHI EX60-2

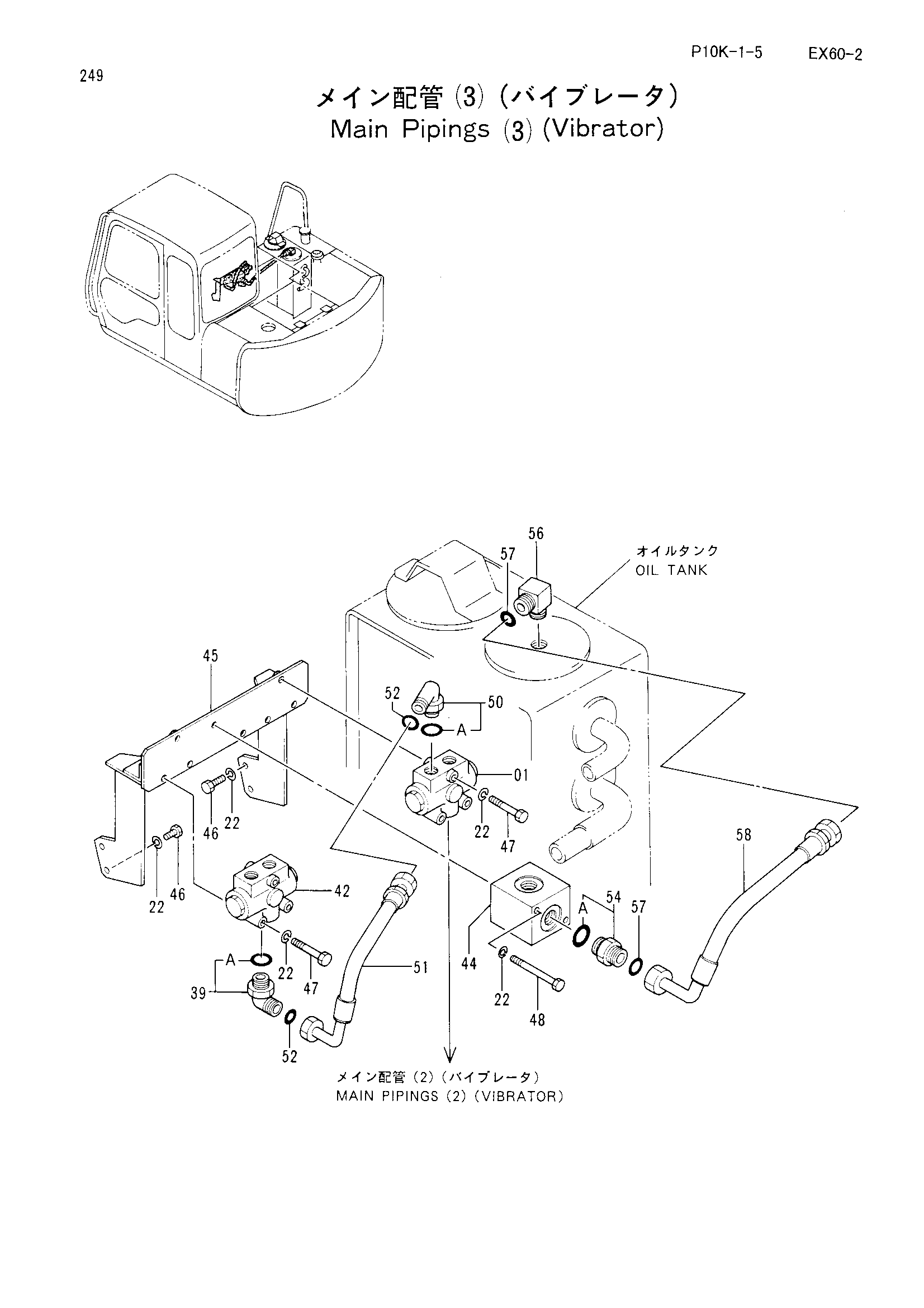

Заводская схема «Основной трубопроводы (3)<вибратор>» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269314 | Клапан дивидер | 1 |
| 01 | 4307652 | Клапан дивидер | 1 |
| 22 | A590910 | Пружинная шайба | 12 |
| 39 | 4202113 | Угловой штуцер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 4269315 | Клапан дивидер | 1 |
| 42 | 4288673 | Клапан дивидер | 1 |
| 44 | 3054432 | Брокк | 1 |
| 45 | 8057255 | Кронштейн | 1 |
| 46 | J901025 | Болт | 4 |
| 47 | J901090 | Болт | 6 |
| 48 | J901006 | Болт | 2 |
| 50 | 4157562 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4208454 | Шланг | 1 |
| 52 | 4187308 | Уплотнительное кольцо | 2 |
| 54 | 4189535 | Адаптер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4281216 | Угловой штуцер | 1 |
| 57 | 4187328 | Уплотнительное кольцо | 2 |
| 58 | 4318819 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
