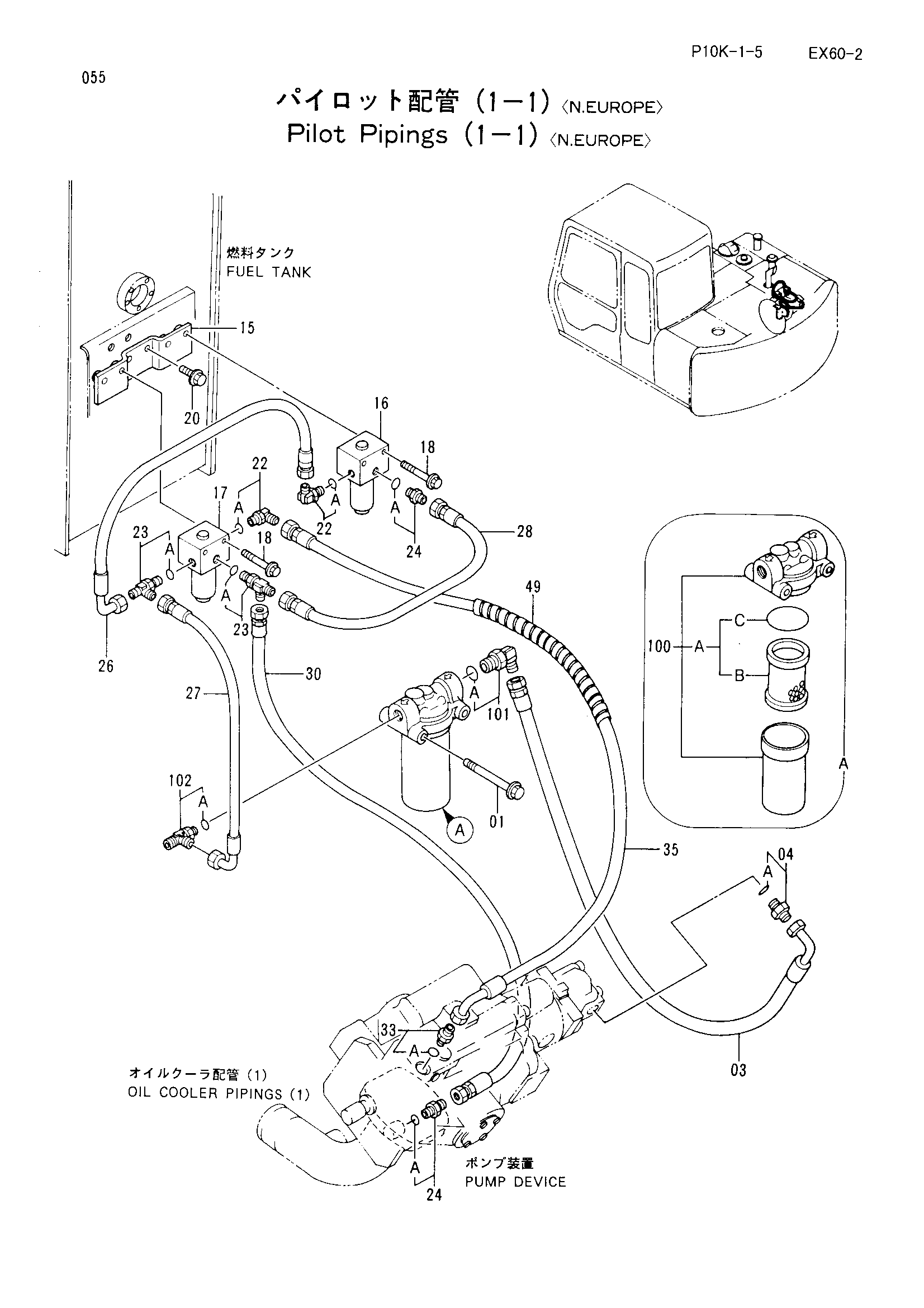

Пилотный трубопроводы (1-1)[N.EUROPE] — HITACHI EX60-2
Заводская схема «Пилотный трубопроводы (1-1)[N.EUROPE]» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (1-1)[N.EUROPE] HITACHI EX60-2](/catalog-drawings/74/74913b3a-ae18-4ddb-87a4-d7dfc0323644.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011095 | Болт с шайбой | 2 |
| 03 | 4282549 | Шланг | 1 |
| 04 | 4210361 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9737936 | Кронштейн | 1 |
| 16 | 4261289 | Электромагнитный клапан | 1 |
| 17 | 4273526 | Электромагнитный клапан | 1 |
| 18 | J010860 | Болт с шайбой | 4 |
| 20 | J010820 | Болт с шайбой | 2 |
| 22 | 4154670 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203171 | Тройник | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4316263 | Нейлоновый шланг | 1 |
| 27 | 4316264 | Нейлоновый шланг | 1 |
| 28 | 4207375 | Нейлоновый шланг | 1 |
| 30 | 4269793 | Шланг | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4322500 | Шланг | 1 |
| 49 | 4149557 | Защитный кожух | 1 |
| 100 | 4191300 | Масляный фильтр | 1 |
| 100A | 4207841 | Элемент масляный | 1 |
| 100B | 4191301 | Фильтрующий элемент | 1 |
| 100C | A811065 | Уплотнительное кольцо | 1 |
| 101 | 4154672 | Угловой штуцер | 1 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
| 102 | 4217345 | Тройник | 1 |
| 102A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
