Рычаг управления (2) — HITACHI EX60-2

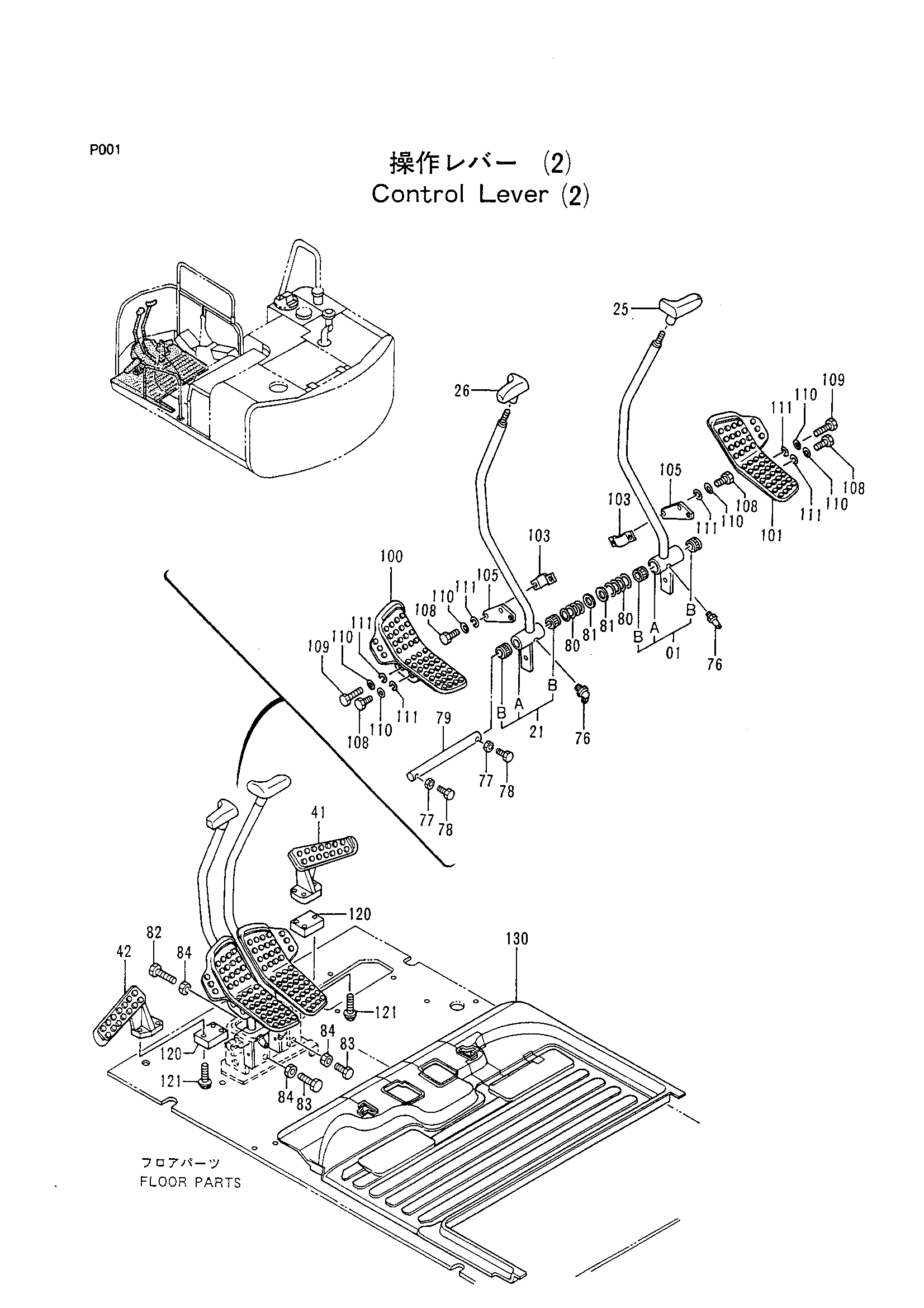

Заводская схема «Рычаг управления (2)» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9114138 | Рычаг | 1 |
| 01A | 8054357 | Рычаг | 1 |
| 01B | 4063692 | Игольчатый подшипник | 2 |
| 21 | 9114140 | Рычаг | 1 |
| 21A | 8054358 | Рычаг | 1 |
| 21B | 4063692 | Игольчатый подшипник | 2 |
| 25 | 2030249 | Рукоятка | 1 |
| 26 | 2030254 | Рукоятка | 1 |
| 41 | 1015478 | Подставка для ног | 1 |
| 42 | 1015477 | Подставка для ног | 1 |
| 76 | J75581 | Пресс-маслёнка | 2 |
| 77 | J950010 | Гайка | 2 |
| 78 | J901030 | Болт | 2 |
| 79 | 4201336 | Палец | 1 |
| 80 | 4081592 | Регулировочная шайба | 8 |
| 81 | A590120 | Плоская шайба | 2 |
| 82 | M261245 | Болт | 2 |
| 83 | M261260 | Болт | 2 |
| 84 | J950012 | Гайка | 4 |
| 100 | 1015358 | Педаль | 1 |
| 101 | 1015359 | Педаль | 1 |
| 103 | 4300922 | Опора | 2 |
| 105 | 4321861 | Кронштейн | 2 |
| 108 | M111030 | Болт | 4 |
| 109 | M111045 | Болт | 2 |
| 110 | A590110 | Плоская шайба | 6 |
| 111 | A590910 | Пружинная шайба | 6 |
| 120 | 4322824 | Проставка | 2 |
| 121 | J011055 | Болт с шайбой | 6 |
| 130 | 3069829 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
