Пилотный трубопроводы (3-1) — HITACHI EX60-2

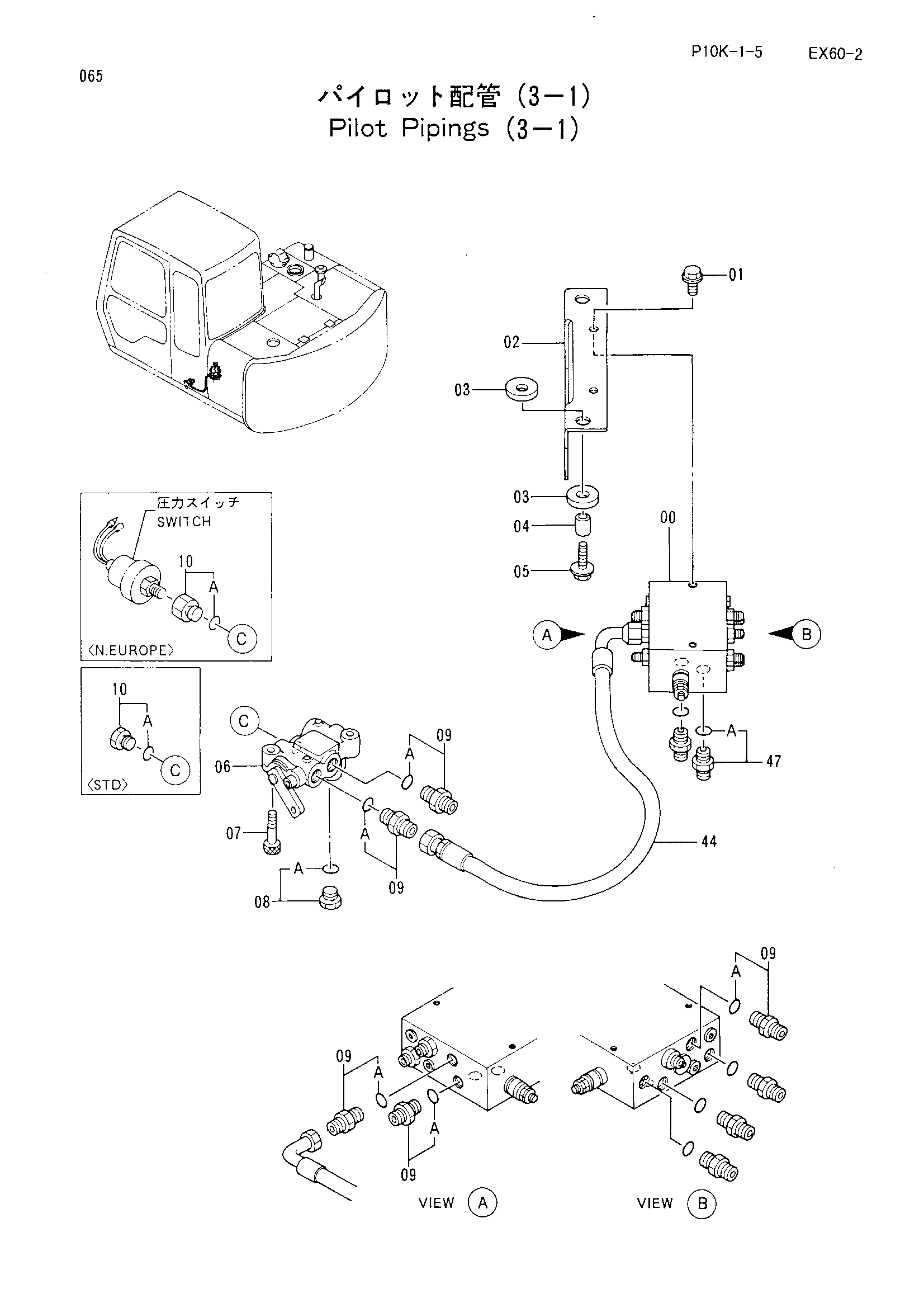

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4294401 | Клапан регулировочный | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 02 | 3059688 | Кронштейн | 1 |
| 03 | 4284208 | Резиновая прокладка | 4 |
| 04 | 4283526 | Проставка | 2 |
| 05 | J031040 | Болт с шайбой | 2 |
| 06 | 4254611 | Запорный клапан | 1 |
| 07 | M341045 | Болт с внутренним шестигранником | 2 |
| 08 | 4092534 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 8 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка <STD> | 1 |
| 10 | 4226139 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4300565 | Шланг | 1 |
| 47 | 4200465 | Адаптер | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
