Гидроцилиндр отвала — HITACHI EX60-2

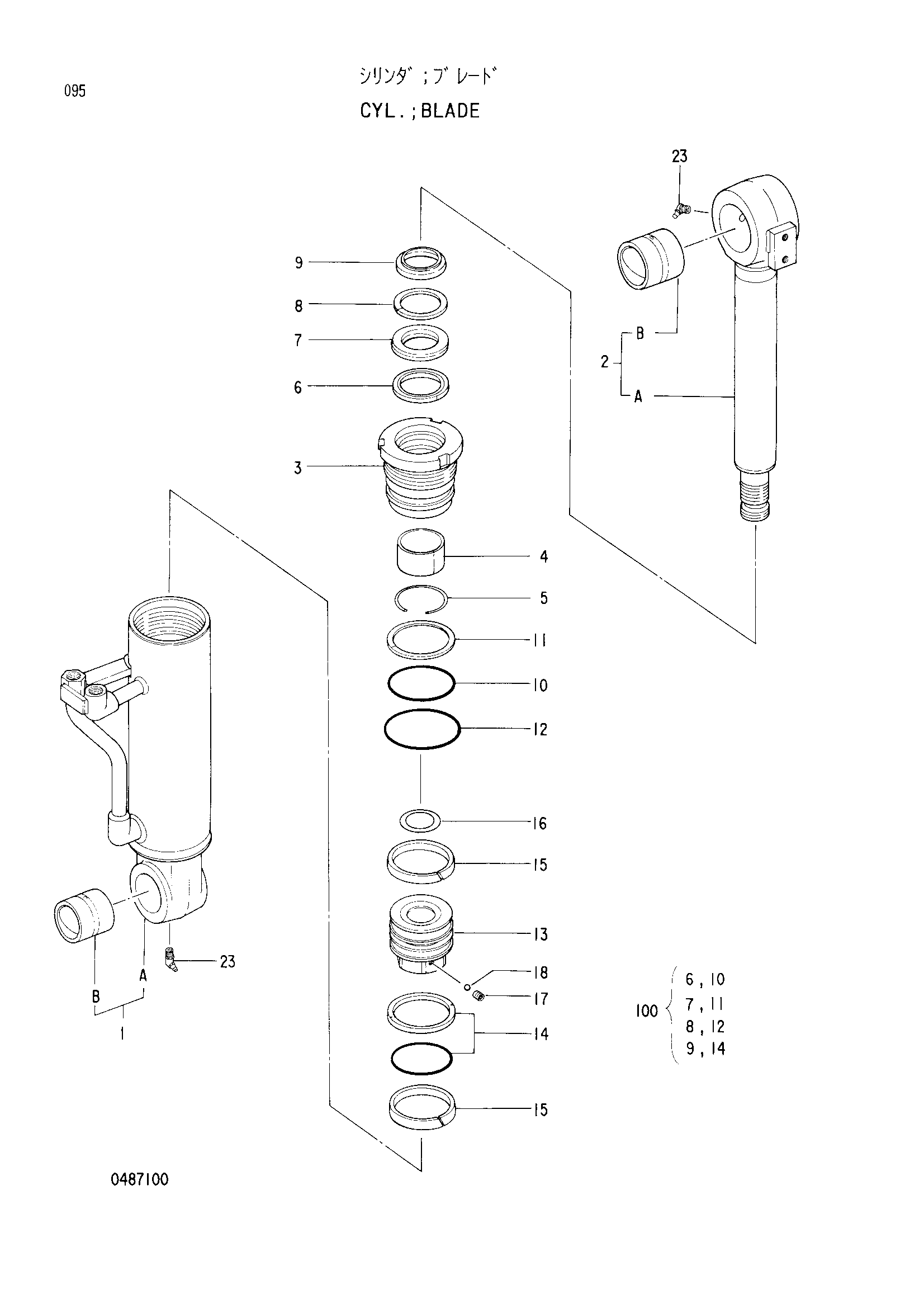

Заводская схема «Гидроцилиндр отвала» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4285523 | Гидроцилиндр отвала | 1 | |
| 1 | 0487101 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0396302 | Втулка | 1 |
| 2 | 0487102 | Шток поршня в сборе | 1 |
| 2B | 0396304 | Втулка | 1 |
| 3 | 0396305 | Головка гидроцилиндра | 1 |
| 4 | 4058987 | Втулка | 1 |
| 5 | 0249905 | Стопорное кольцо | 1 |
| 6 | 0370107 | Кольцо | 1 |
| 7 | 0249906 | U-образная манжета | 1 |
| 8 | 0249907 | Опорное кольцо | 1 |
| 9 | 0286404 | Грязесъёмное кольцо | 1 |
| 10 | 4098435 | Уплотнительное кольцо | 1 |
| 11 | 4075674 | Опорное кольцо | 1 |
| 12 | A810080 | Уплотнительное кольцо | 1 |
| 13 | 0396307 | Поршень | 1 |
| 14 | 0380915 | Кольцо уплотнение в сборе | 1 |
| 15 | 0380914 | Направляющее кольцо | 2 |
| 16 | 0396306 | Регулировочная шайба | 1 |
| 17 | 0326308 | Установочный винт | 1 |
| 18 | 0370110 | Стальной шарик | 1 |
| 23 | J75581 | Пресс-маслёнка | 2 |
| 100 | 4318963 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
