Гидроцилиндр рукояти <смещаемый стрела> — HITACHI EX60-2

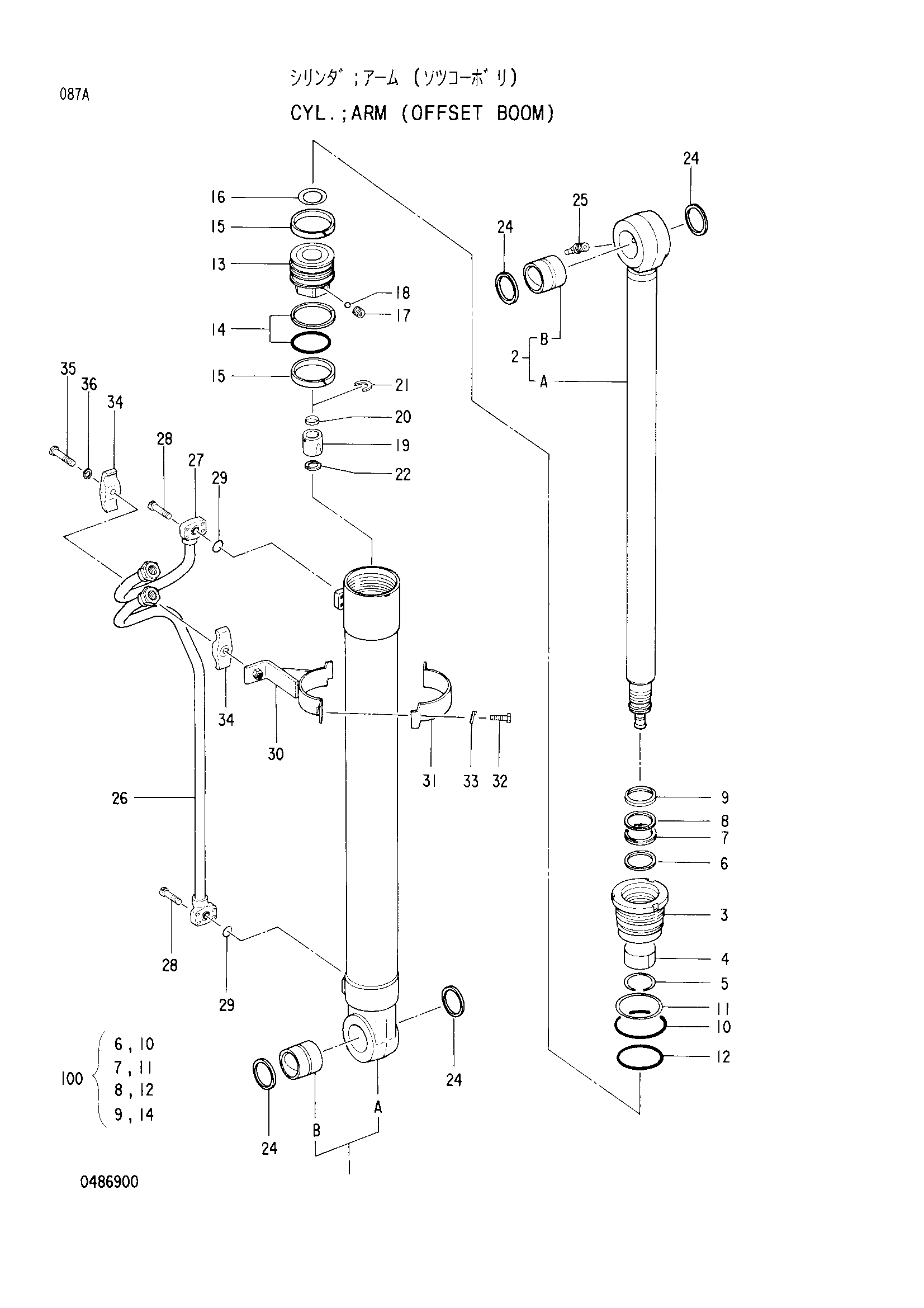

Заводская схема «Гидроцилиндр рукояти <смещаемый стрела>» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4295802 | Гидроцилиндр рукояти | 1 | |
| 1 | 0486901 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0396102 | Втулка | 1 |
| 2 | 0486902 | Шток поршня в сборе | 1 |
| 2B | 0396102 | Втулка | 1 |
| 3 | 0444705 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0225710 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | A810095 | Уплотнительное кольцо | 1 |
| 13 | 0444707 | Поршень | 1 |
| 14 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 15 | 0333007 | Направляющее кольцо | 2 |
| 16 | 0333008 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 19 | 0444708 | Амортизирующий подшипник | 1 |
| 20 | 0444709 | Уплотнение амортизатор | 1 |
| 21 | 0444710 | Стопорное кольцо | 1 |
| 22 | 0396211 | Ограничитель | 2 |
| 24 | 0444609 | Грязесъёмное кольцо | 4 |
| 25 | 0159411 | Пресс-маслёнка | 1 |
| 26 | 0486903 | Трубка | 1 |
| 27 | 0486904 | Трубка | 1 |
| 28 | M340825 | Болт с внутренним шестигранником | 8 |
| 29 | 4509181 | Уплотнительное кольцо | 2 |
| 30 | 0486905 | Лента | 1 |
| 31 | 0444714 | Лента | 1 |
| 32 | 0408815 | Болт | 2 |
| 33 | 0325913 | Шайба | 2 |
| 34 | 0310312 | Держатель | 2 |
| 35 | 0224115 | Болт | 1 |
| 36 | 0208516 | Пружинная шайба | 1 |
| 100 | 4306445 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
