Основной трубопроводы (1) — HITACHI EX60-2

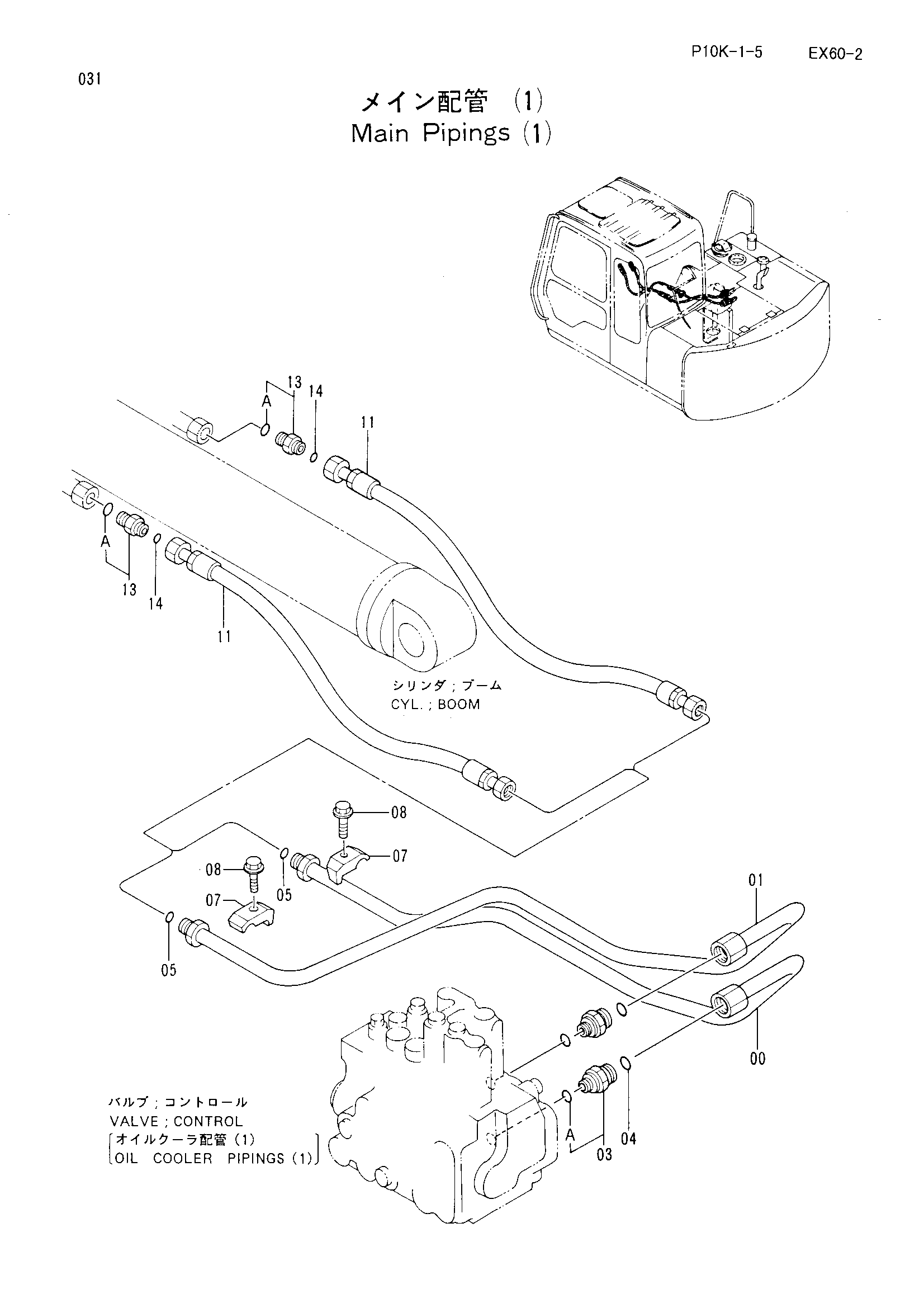

Заводская схема «Основной трубопроводы (1)» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050829 | Трубка | 1 |
| 01 | 8050830 | Трубка | 1 |
| 03 | 4197530 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4190125 | Хомут трубки | 2 |
| 08 | J011245 | Болт с шайбой | 2 |
| 11 | 4294609 | Шланг | 2 |
| 13 | 4189602 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
