Гидроцилиндр рукояти — HITACHI EX60-2

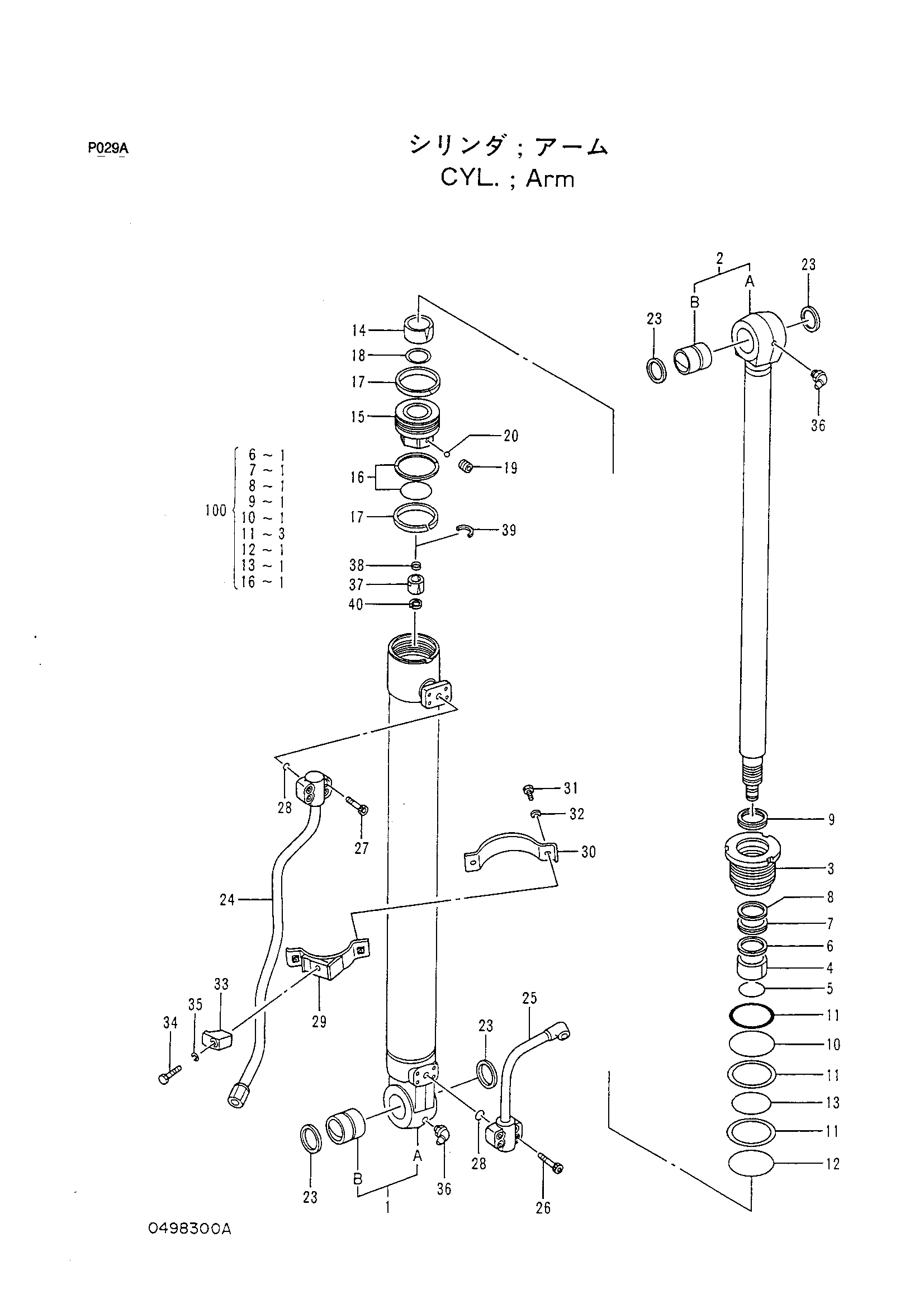

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4317388	Гидроцилиндр рукояти	1
1	0498312	Труба гидроцилиндра	1
1A	0498313	Труба гидроцилиндра	1
1B	0498303	Втулка пальца	1
2	0498314	Шток поршня	1
2A	0498315	Шток поршня	1
2B	0396102	Втулка	1
3	0498306	Головка гидроцилиндра	1
4	0444706	Втулка	1
5	0225704	Стопорное кольцо	1
6	0225714	Кольцо	1
7	0225711	U-образная манжета	1
8	0225712	Опорное кольцо	1
9	0498307	Грязесъёмное кольцо	1
10	A811095	Уплотнительное кольцо	1
11	0254905	Опорное кольцо	3
12	A810100	Уплотнительное кольцо	1
13	A811090	Уплотнительное кольцо	1
14	0498308	Амортизирующий подшипник	1
15	0498309	Поршень	1
16	0240807	Кольцо уплотнение в сборе	1
17	0225717	Кольцо	2
18	0333008	Регулировочная шайба	1
19	0310612	Установочный винт	1
20	0111818	Стальной шарик	1
23	0444609	Грязесъёмное кольцо	4
24	0498310	Трубка	1
25	0498311	Трубка	1
26	0158855	Болт с внутренним шестигранником	4
27	M340825	Болт с внутренним шестигранником	4
28	4509181	Уплотнительное кольцо	2
29	0409115	Лента	1
30	0409116	Лента	1
31	0408815	Болт	2
32	0325913	Шайба	2
33	0310616	Держатель	1
34	0259509	Болт	1
35	0208516	Пружинная шайба	1
36	J75581	Пресс-маслёнка	2
37	0444708	Амортизирующий подшипник	1
38	0444709	Уплотнение амортизатор	1
39	0444710	Стопорное кольцо	1
40	0396211	Ограничитель	2
100	4324884	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
