Электрооборудование (3-2)[N.EUROPE] — HITACHI EX60-2

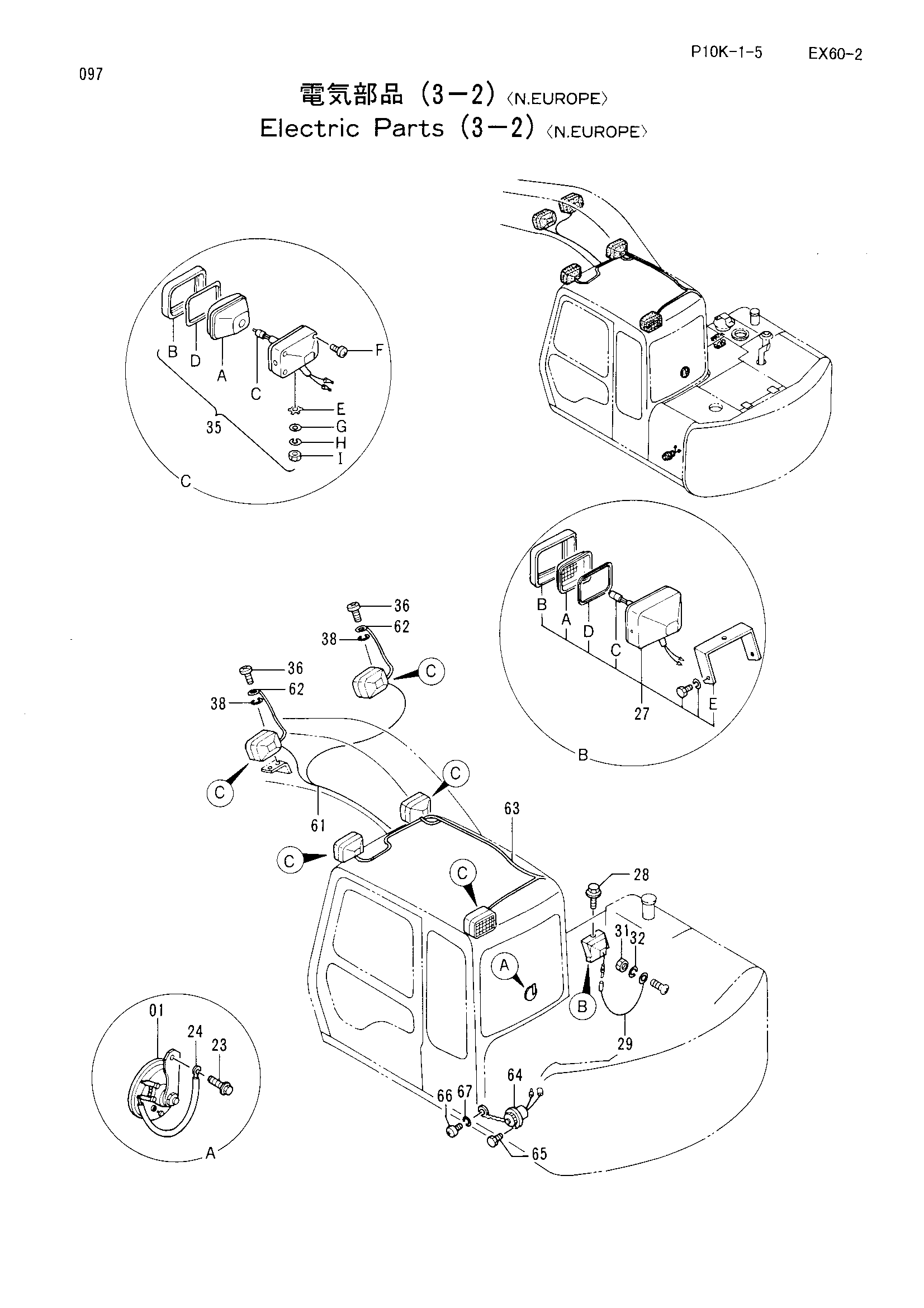

Заводская схема «Электрооборудование (3-2)[N.EUROPE]» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (3-2)[N.EUROPE] HITACHI EX60-2](/catalog-drawings/c5/c564baff-a862-489e-97dd-dbb760eac23e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал | 1 |
| 23 | J020825 | Болт с шайбой | 1 |
| 24 | 4254603 | Жгут проводов | 1 |
| 27 | 4274477 | Фонарь головка в сборе | 1 |
| 27A | 4285646 | Рассеиватель | 1 |
| 27B | 4285647 | Обод | 1 |
| 27C | 4285648 | Лампа | 1 |
| 27D | 4288342 | Прокладка | 1 |
| 27E | 4303584 | Стойка | 1 |
| 28 | J011220 | Болт с шайбой | 1 |
| 29 | 4254604 | Жгут проводов | 1 |
| 31 | M500605 | Гайка | 1 |
| 32 | A590906 | Пружинная шайба | 1 |
| 35 | 4326800 | Фонарь головка в сборе | 5 |
| 35 | 4336570 замена: 4326800 | Фонарь головка в сборе | 5 |
| 35A | 4326801 | Ленс блок | 1 |
| 35B | 4326802 | Рама | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4326803 | Прокладка | 1 |
| 35E | 4307026 | Шайба | 1 |
| 35F | 4307027 | Винт | 1 |
| 35G | A590114 | Шайба | 1 |
| 35H | A590914 | Пружинная шайба | 1 |
| 35I | J952014 | Гайка | 1 |
| 36 | M430613 | Винт | 2 |
| 38 | A590906 | Пружинная шайба | 2 |
| 61 | 4296406 | Жгут проводов провод(стрела освещение) | 1 |
| 62 | 4254604 | Жгут проводов провод(освещение масса) | 5 |
| 63 | 3057313 | Жгут проводов провод(кабина верхний) | 1 |
| 64 | 4115640 | Консент | 1 |
| 65 | M470306 | Болт | 3 |
| 66 | M430308 | Винт | 1 |
| 67 | A590903 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
