Электрооборудование (2)[STD] — HITACHI EX60-2

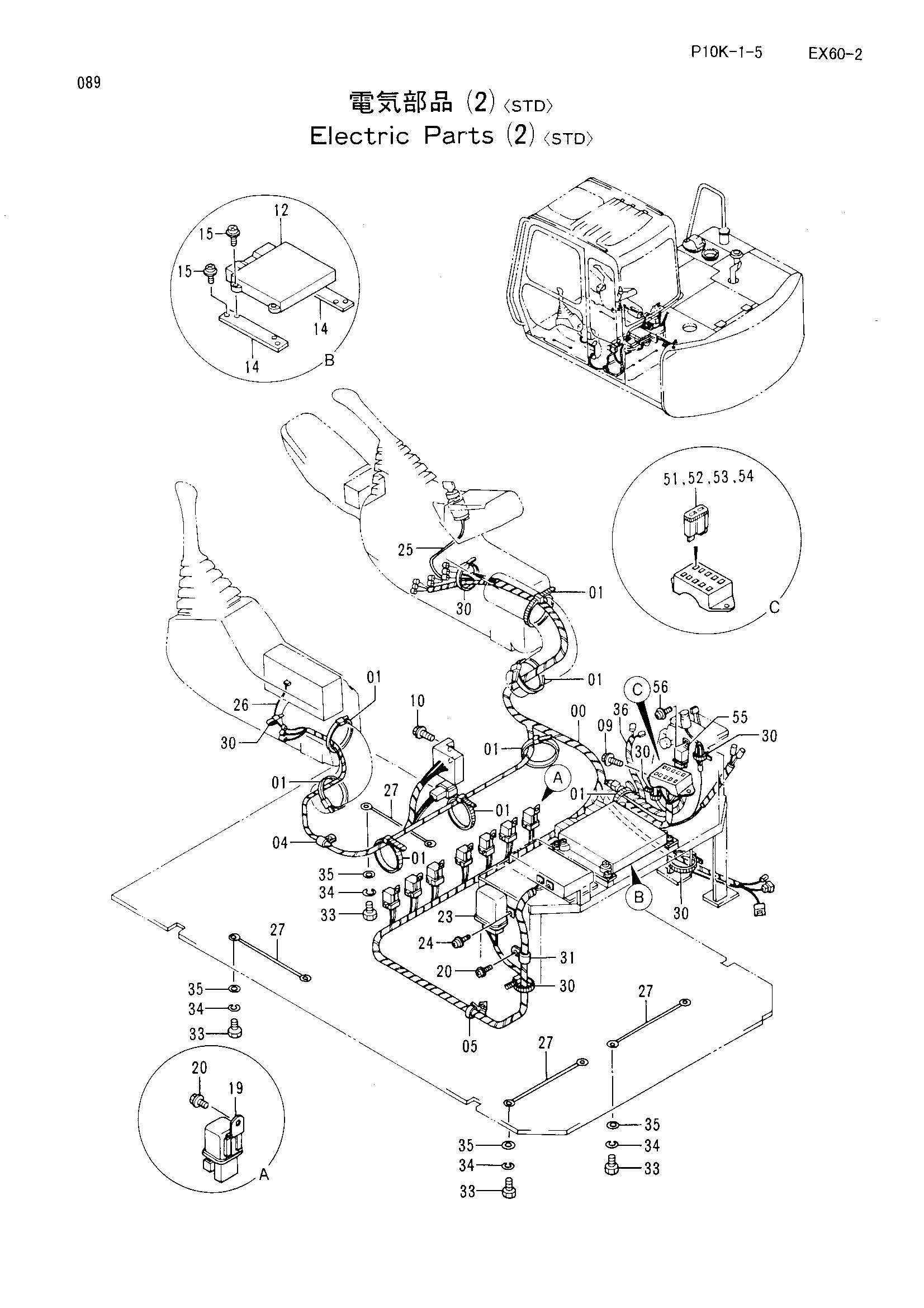

Заводская схема «Электрооборудование (2)[STD]» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[STD] HITACHI EX60-2](/catalog-drawings/a3/a35f1ac5-48d1-4f36-a99c-a87ef953ac4d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001115 | Жгут проводов | 1 |
| 01 | 4121859 | Ленточный зажим | 8 |
| 04 | 4190275 | Зажим | 1 |
| 05 | 4254600 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 12 | 9111160 | Блок EC | 1 |
| 14 | 4284380 | Седло винта | 2 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 7 |
| 20 | J460616 | Винт с шайбой | 10 |
| 23 | 4303583 | Реле | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов провод (радио масса) | 4 |
| 30 | 4055312 | Ленточный зажим | 6 |
| 31 | 4000859 | Зажим трубка | 1 |
| 33 | J901016 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | 3064030 | Жгут проводов | 1 |
| 51 | 4249690 | Предохранитель (1A) | 4 |
| 52 | 4195593 | Предохранитель (5A) | 5 |
| 53 | 4195594 | Предохранитель (10A) | 3 |
| 54 | 4195596 | Предохранитель (20A) | 2 |
| 55 | 4251588 | Реле | 1 |
| 56 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
