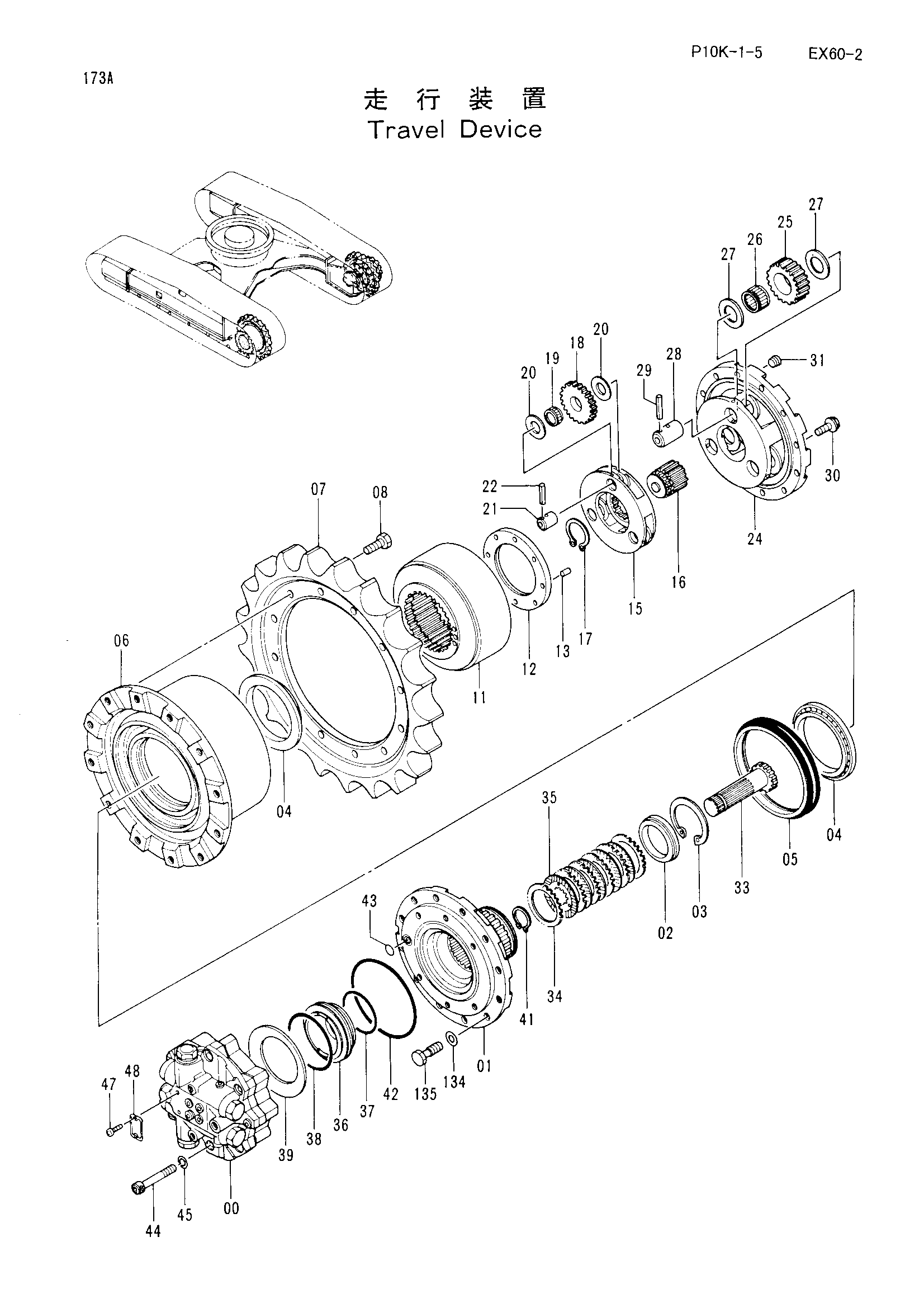

Бортовой редуктор — HITACHI EX60-2

Заводская схема «Бортовой редуктор» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-48	9111033	Бортовой редуктор в сборе	2
00	9099449	Гидромотор	1
01	1016273	Корпус	1
02	4192640	Проставка	1
03	991728	Стопорное кольцо	1
04	4192639	Роликовый подшипник	2
05	4082631	Комплект уплотнений	1
06	1016274	Барабан	1
07	1012495	Звёздочка	1
08	J931635	Болт	12
11	2031521	Коронная шестерня	1
12	3036163	Гайка	1
13	4148012	Установочный штифт	1
15	2031497	Водило	1
16	3054866	Солнечная шестерня	1
17	991345	Стопорное кольцо	1
18	3054865	Планетарная шестерня	3
19	4271103	Игольчатый подшипник	3
20	4271349	Упорная пластина	6
21	4271101	Палец	3
22	4169566	Пружинный штифт	3
24	1016275	Водило	1
25	3054864	Планетарная шестерня	3
26	4183108	Игольчатый подшипник	3
27	4269294	Упорная пластина	6
28	4271102	Палец	3
29	4169567	Пружинный штифт	3
30	J011230	Болт с шайбой	12
31	4245797	Пробка	3
33	2031498	Вал проп.	1
34	3036164	Пластина	6
34	3064191	Пластина	6
35	3036165	Пластина фрикционный	5
35	3064192	Пластина фрикционный	5
36	3036166	Поршень	1
37	4150683	Д-ринг	1
38	4150684	Д-ринг	1
39	3017067	Тарельчатая пружина	1
41	929231	Кольцо	1
42	4154877	Уплотнительное кольцо	1
43	4506418	Уплотнительное кольцо	1
44	4192042	Болт с внутренним шестигранником	6
45	A590914	Пружинная шайба	6
47	M492564	Приводной винт	2
48	3061377	Информационная табличка	1
134	J222016	Шайба	20
135	4248606	Болт	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
