Гидроцилиндр стрелы — HITACHI EX60-2

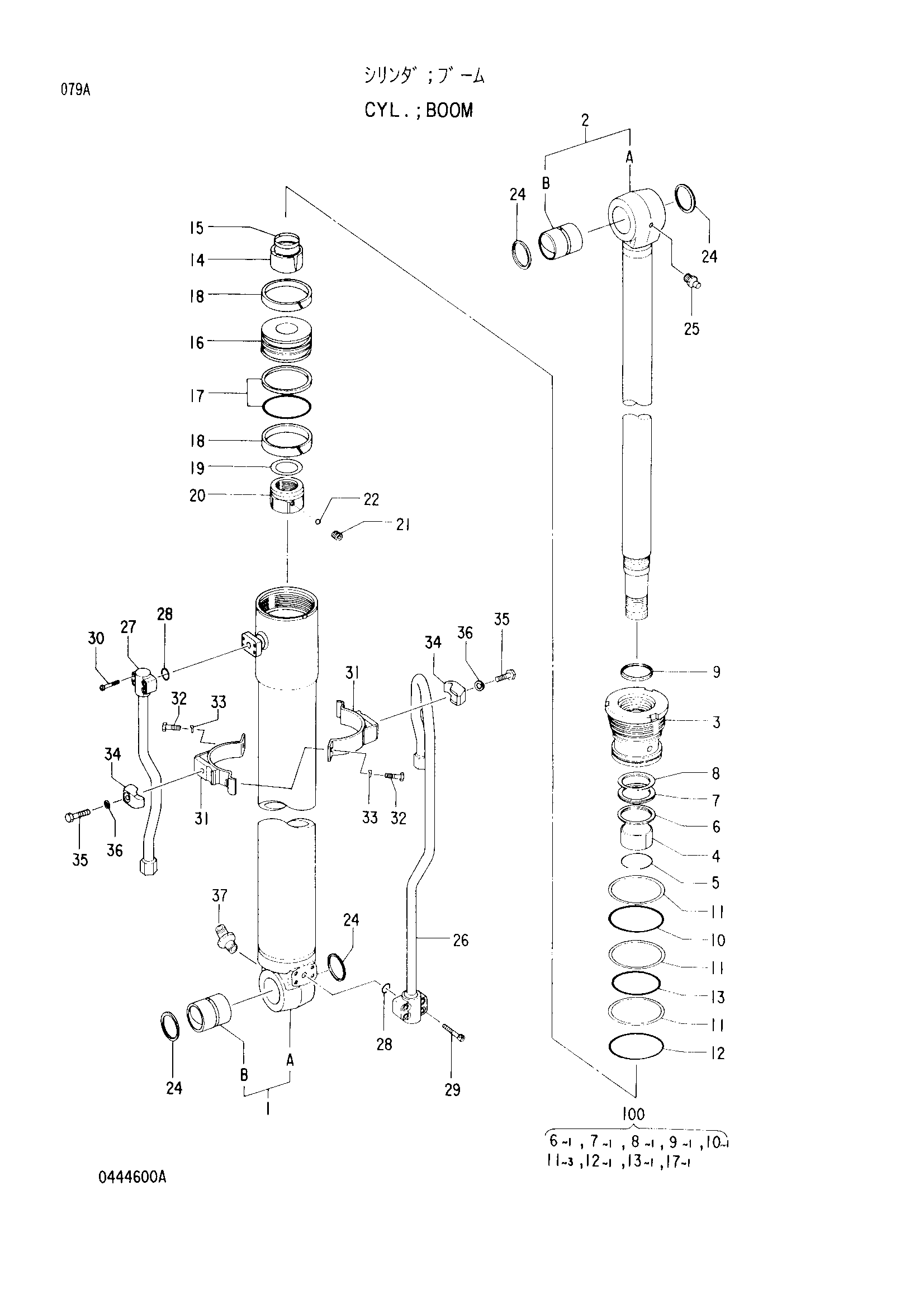

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX60-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4272843	Гидроцилиндр стрелы	1
1	0444601	Труба гидроцилиндра	1
1A	0444602	Труба гидроцилиндра	1
1B	0444603	Втулка пальца	1
2	0444604	Шток поршня	1
2A	0444605	Шток поршня	1
2B	0444603	Втулка пальца	1
3	0444606	Головка гидроцилиндра	1
4	0444607	Втулка	1
5	4510494	Стопорное кольцо	1
6	0225613	Уплотнительное кольцо	1
7	0225611	U-образная манжета	1
8	0225612	Опорное кольцо	1
9	0225610	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	3
12	A810115	Уплотнительное кольцо	1
13	A811105	Уплотнительное кольцо	1
14	0396105	Амортизирующий подшипник	1
15	0444608	Уплотнение амортизатор	1
16	0330906	Поршень	1
17	0225614	Уплотнительное кольцо	1
18	0225620	Кольцо	2
19	0326007	Регулировочная шайба	1
20	0409108	Гайка	1
21	0310612	Установочный винт	1
22	0111818	Стальной шарик	1
24	0444609	Грязесъёмное кольцо	4
25	J75481	Пресс-маслёнка	1
26	0444610	Трубка	1
27	0444611	Трубка	1
28	4509181	Уплотнительное кольцо	2
29	M341032	Болт с внутренним шестигранником	4
30	M340825	Болт с внутренним шестигранником	4
31	0444612	Лента	2
32	0408815	Болт	2
33	0325913	Шайба	2
34	0310616	Держатель	2
35	0259509	Болт	2
36	0208516	Пружинная шайба	2
37	J75581	Пресс-маслёнка	1
100	4306444	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
