Отвал рычаг управления — HITACHI EX60

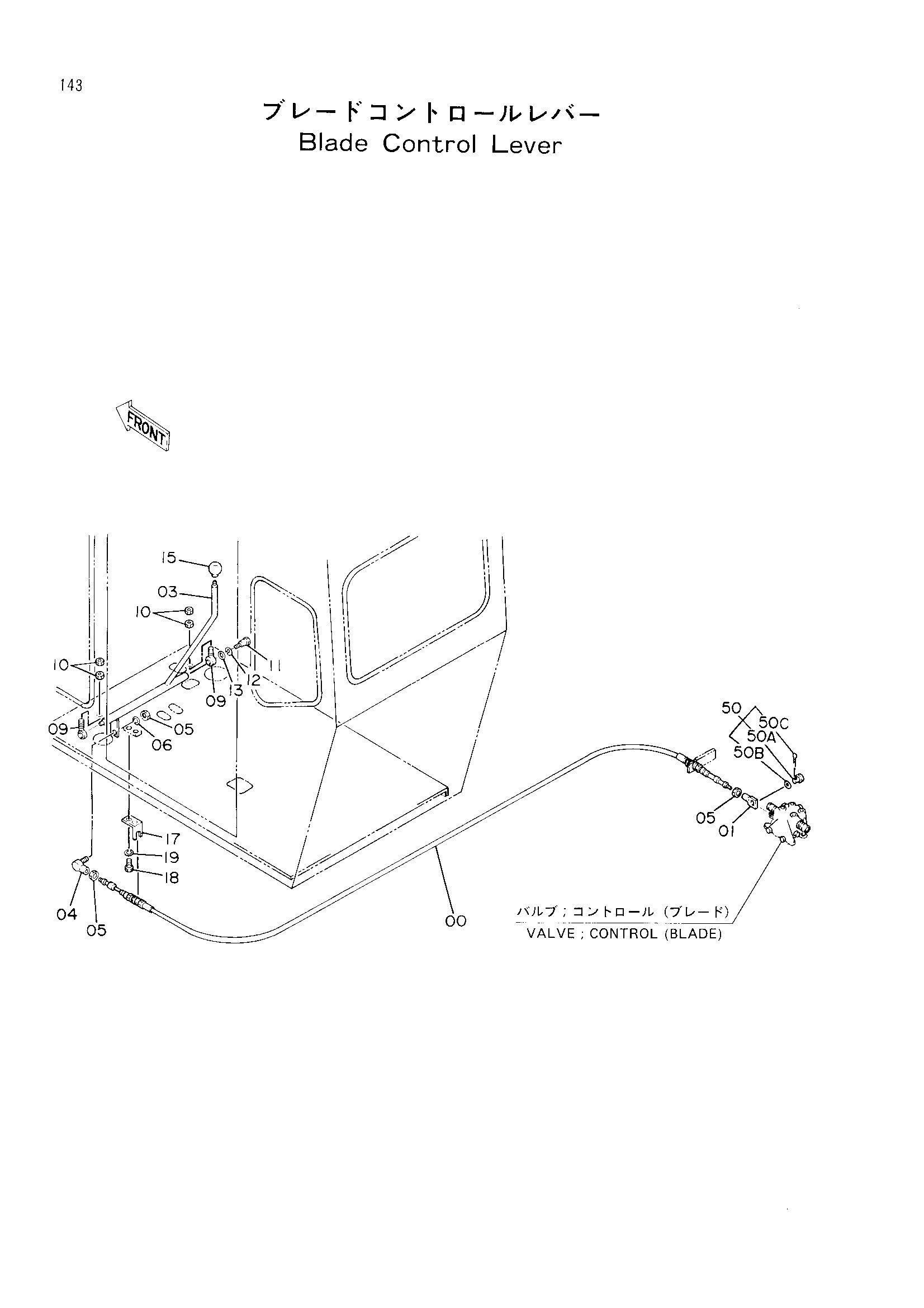

Заводская схема «Отвал рычаг управления» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216067 | Трос управления | 1 |
| 01 | 4216040 замена: 4242315 | Концевой шток | 1 |
| 01 | 4242315 | Концевой шток | 1 |
| 03 | 8040590 | Рычаг | 1 |
| 04 | 4056018 | Шарнир | 1 |
| 05 | M500807 | Гайка | 3 |
| 06 | A590908 | Пружинная шайба | 1 |
| 09 | 4041959 | Концевой шток | 2 |
| 10 | J952014 | Гайка | 4 |
| 11 | J901240 | Болт | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 13 | A590112 | Плоская шайба | 1 |
| 15 | 4117704 | Рукоятка | 1 |
| 17 | 4214912 | Кронштейн | 1 |
| 18 | J901220 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 50 | 0295607 | Палец в сборе | 1 |
| 50A | 0295608 | Палец | 1 |
| 50B | 0295609 | Шайба | 1 |
| 50C | A761208 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
