Крышка (1) — HITACHI EX60

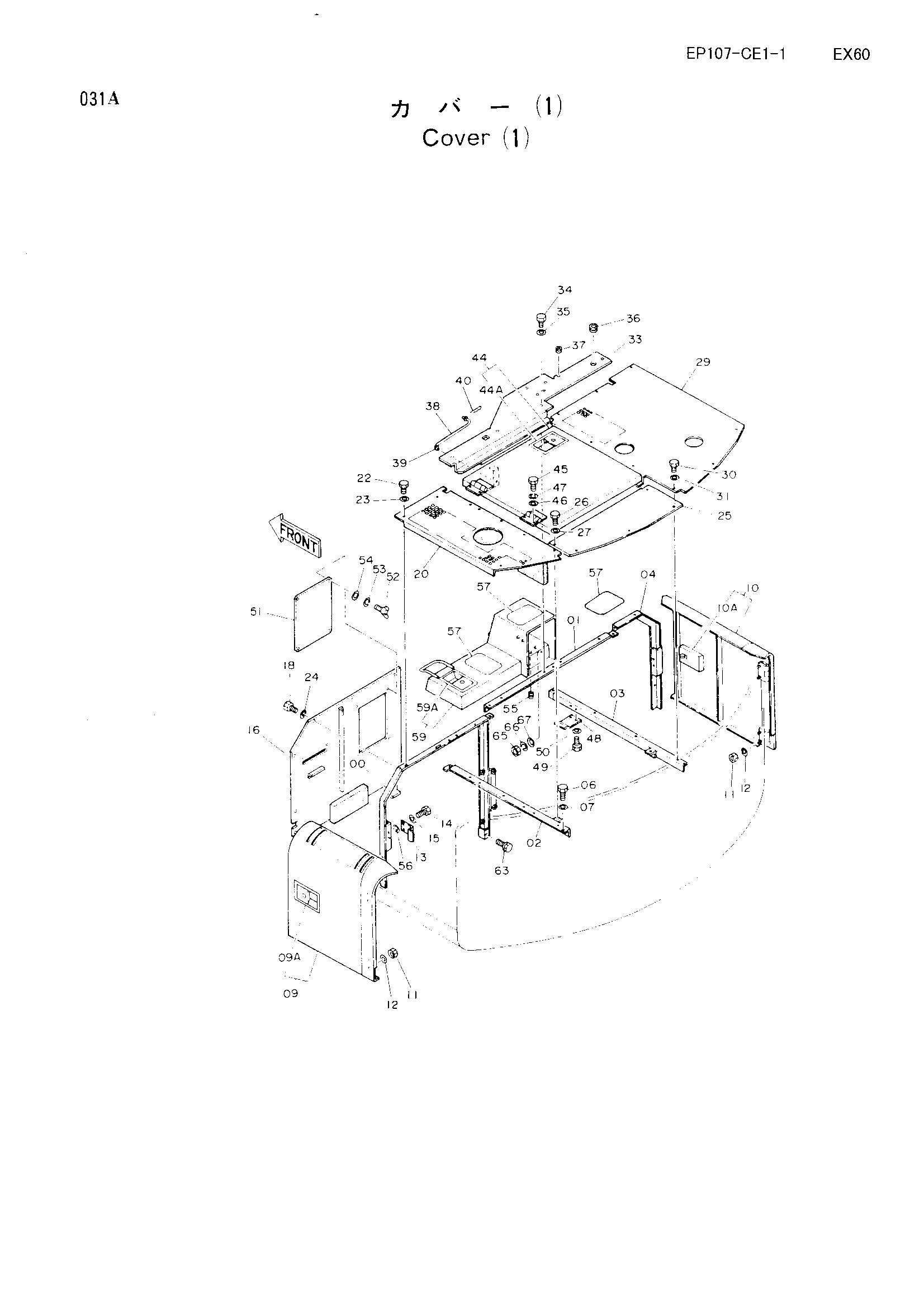

Заводская схема «Крышка (1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019930 | Опора | 1 |
| 01 | 9726998 | Опора | 1 |
| 02 | 9730526 | Опора | 1 |
| 03 | 9727000 | Опора | 1 |
| 04 | 8037584 | Опора | 1 |
| 06 | J901225 | Болт | 11 |
| 07 | A590112 | Плоская шайба | 11 |
| 09 | 7019939 | Дверь | 1 |
| 09A | 7017862 | Дверь блокировка (1) | 1 |
| 10 | 7017811 | Дверь | 1 |
| 10A | 7017924 | Дверь блокировка (2) | 1 |
| 11 | J950012 | Гайка | 8 |
| 12 | A590112 | Плоская шайба | 8 |
| 13 | 4188492 | Ограничитель | 2 |
| 14 | J901225 | Болт | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 16 | 7019929 | Крышка | 1 |
| 18 | J901225 | Болт | 7 |
| 20 | 7019926 | Крышка | 1 |
| 22 | J901225 | Болт | 5 |
| 23 | A590112 | Плоская шайба | 5 |
| 24 | 449490 | Плоская шайба | 7 |
| 25 | 3037409 | Крышка | 1 |
| 26 | J901225 | Болт | 5 |
| 27 | A590112 | Плоская шайба | 5 |
| 29 | 7017813 | Крышка | 1 |
| 30 | J901225 | Болт | 8 |
| 31 | A590112 | Плоская шайба | 8 |
| 33 | 8042097 | Крышка | 1 |
| 34 | J901225 | Болт | 5 |
| 35 | A590112 | Плоская шайба | 5 |
| 36 | 4146559 | Резиновая втулка | 1 |
| 37 | 4161289 | Резиновая втулка | 1 |
| 38 | 9720341 | Стойка | 1 |
| 39 | A590112 | Плоская шайба | 2 |
| 40 | 4022699 | Стопорный палец | 2 |
| 44 | 6008283 | Крышка двигатель | 1 |
| 44A | 7017862 | Дверь блокировка (1) | 1 |
| 45 | J901230 | Болт | 4 |
| 46 | A590112 | Плоская шайба | 4 |
| 47 | A590912 | Пружинная шайба | 4 |
| 48 | 4198183 | Ограничитель | 1 |
| 49 | J901225 | Болт | 2 |
| 50 | A590112 | Плоская шайба | 2 |
| 51 | 4228420 | Крышка | 1 |
| 52 | M360816 | Болт винг | 4 |
| 53 | A590908 | Пружинная шайба | 4 |
| 54 | A590108 | Плоская шайба | 4 |
| 55 | 445100 | Резиновая втулка | 1 |
| 57 | 4121128 | Лента | 3 |
| 59 | 6008498 | Крышка | 1 |
| 59A | 7017862 | Дверь блокировка (1) | 1 |
| 63 | J031230 | Болт | 1 |
| 65 | M500807 | Гайка | 4 |
| 66 | A590918 | Пружинная шайба | 4 |
| 67 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
