Смещаемый стрела — HITACHI EX60

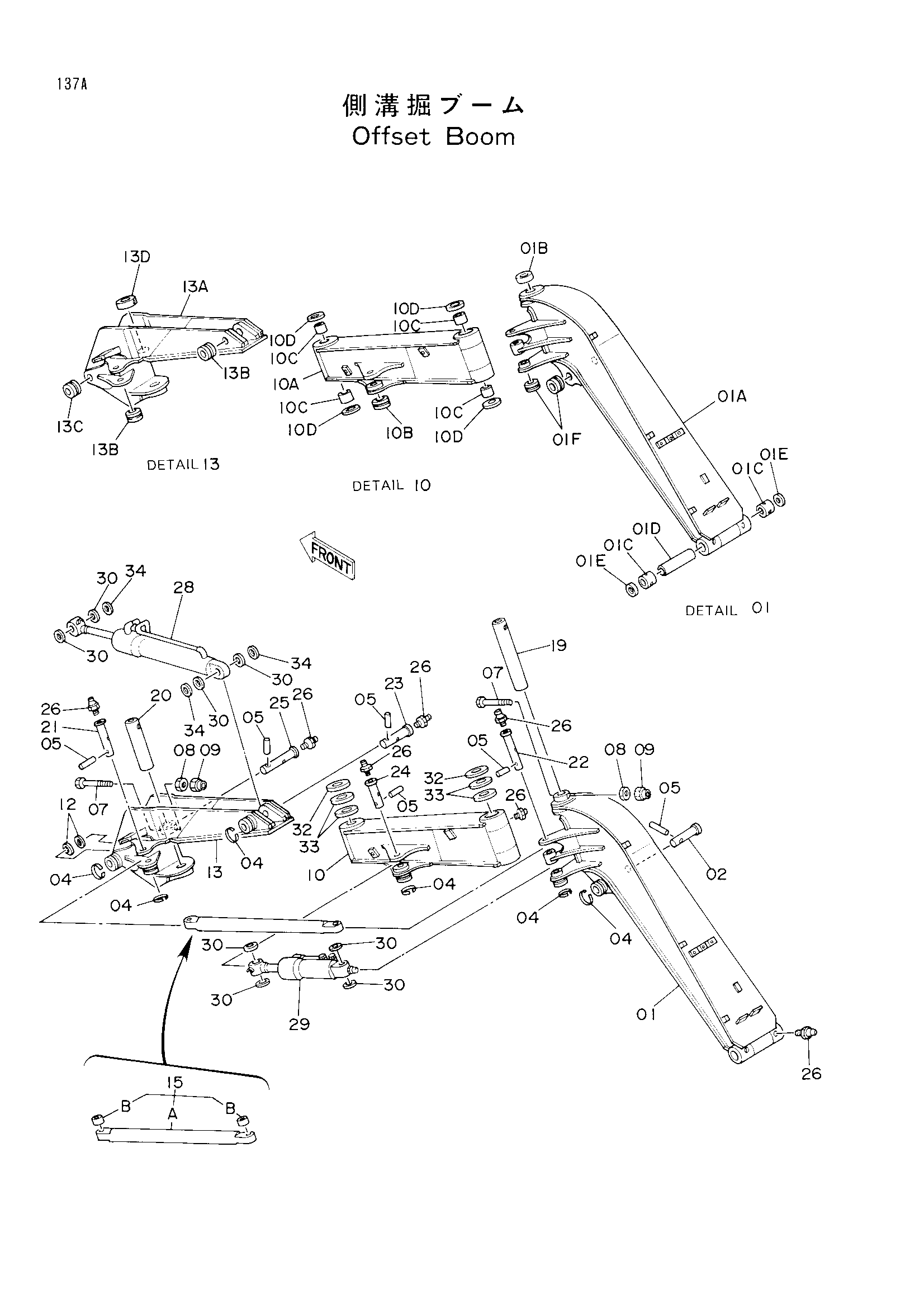

Заводская схема «Смещаемый стрела» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8040829 | Стрела нижний в сборе | 1 |
| 01A | 6008988 | Стрела нижний | 1 |
| 01B | 4215842 | Ограничитель | 1 |
| 01C | 4197840 | Втулка | 2 |
| 01D | 4198157 | Трубка | 1 |
| 01E | 4094086 | Пылезащитное уплотнение | 2 |
| 01F | 4197031 | Ограничитель | 2 |
| 02 | 3025515 | Палец | 1 |
| 04 | 4065688 | Кольцо | 6 |
| 05 | 4065689 | Палец | 6 |
| 07 | J932012 | Болт | 2 |
| 08 | J951020 | Гайка | 2 |
| 09 | M660020 | U-образная гайка | 2 |
| 10 | 8040830 | Стрела верхний в сборе | 1 |
| 10A | 6008983 | Стрела верхний | 1 |
| 10B | 4197031 | Ограничитель | 1 |
| 10C | 3026299 | Втулка | 4 |
| 10D | 4074008 | Пылезащитное уплотнение | 4 |
| 12 | 4005826 | Шайба | 2 |
| 13 | 8040831 | Стойка гидроцилиндр. в сборе | 1 |
| 13A | 6008989 | Стойка гидроцилиндр. | 1 |
| 13B | 4197031 | Ограничитель | 2 |
| 13C | 4197032 | Ограничитель | 1 |
| 13D | 4215842 | Ограничитель | 1 |
| 15 | 9078948 | Стойка | 1 |
| 15A | 9729348 | Стойка | 1 |
| 15B | 4128479 | Втулка | 2 |
| 19 | 3040593 | Палец | 1 |
| 20 | 3040592 | Палец | 1 |
| 21 | 3040621 | Палец | 1 |
| 22 | 3040620 | Палец | 1 |
| 23 | 3040623 | Палец | 1 |
| 24 | 3040622 | Палец | 1 |
| 25 | 3037344 | Палец | 1 |
| 26 | J75481 | Штуцер | 8 |
| 28 | 4215548 | Гидроцилиндр рукояти | 1 |
| 29 | 4215547 | Гидроцилиндр. смещаемый | 1 |
| 30 | 4117954 | Пылезащитное уплотнение | 8 |
| 32 | 4121715 | Проставка | 2 |
| 33 | 4114255 | Проставка | 4 |
| 34 | 4180196 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
