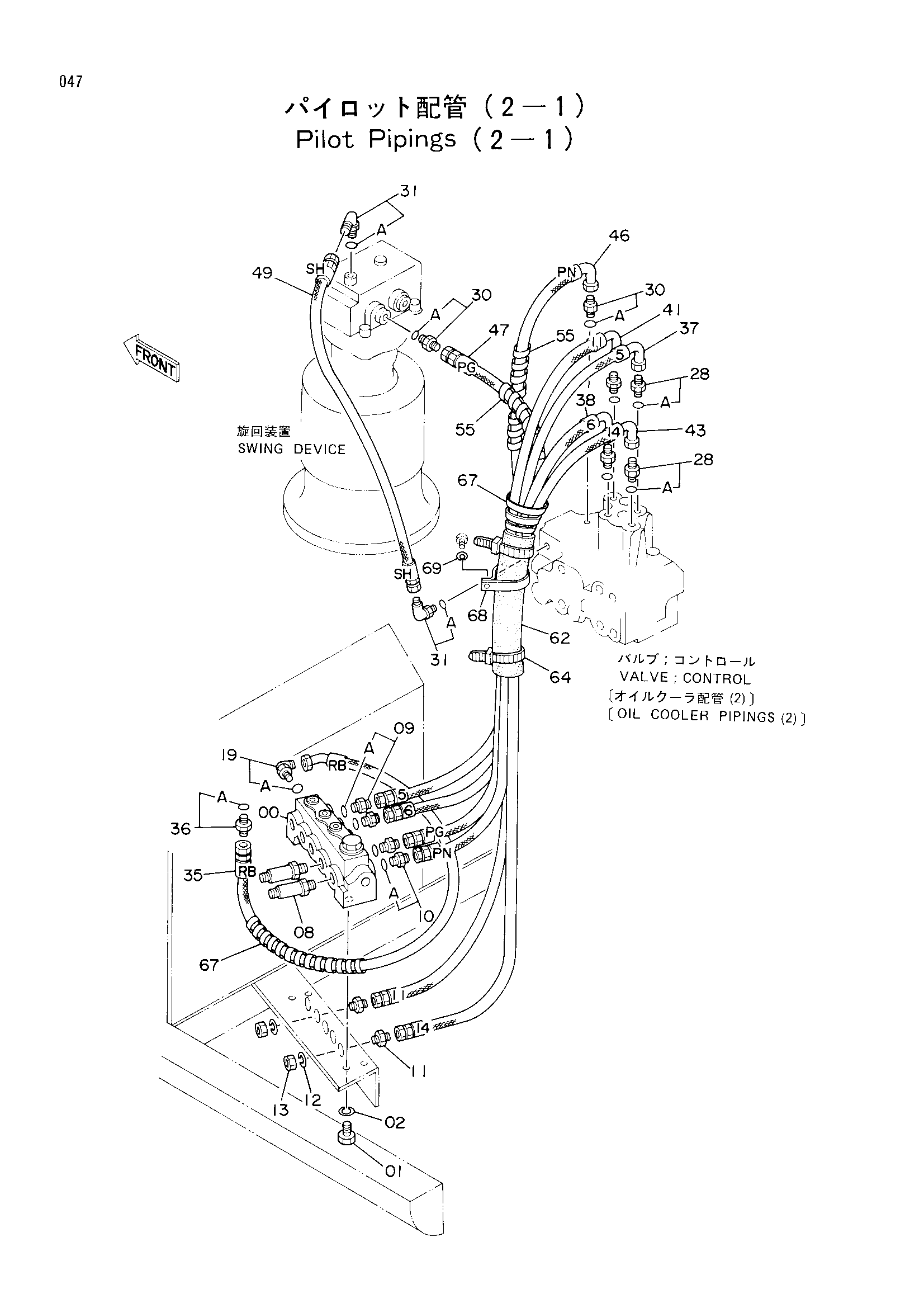

Пилотный трубопроводы (2-1) — HITACHI EX60
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197817 | Клапан схокклесс | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 08 | 4188687 | Фильтр | 2 |
| 09 | 4200466 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200465 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | A590916 | Пружинная шайба | 2 |
| 13 | 4202531 | Гайка | 2 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4202422 | Адаптер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200465 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4210368 | Нейлоновый шланг (RB) | 1 |
| 36 | 4200466 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4210369 | Нейлоновый шланг (5) | 1 |
| 38 | 4210370 | Нейлоновый шланг (6) | 1 |
| 41 | 4210373 | Нейлоновый шланг (11) | 1 |
| 43 | 4210375 | Нейлоновый шланг (14) | 1 |
| 46 | 4210377 | Нейлоновый шланг (PN) | 1 |
| 47 | 4210378 | Нейлоновый шланг (PG) | 1 |
| 49 | 4210380 | Нейлоновый шланг (SH) | 1 |
| 55 | 4133527 | Защитный кожух | 2 |
| 62 | 4217147 | Резиновая втулка | 1 |
| 64 | 4055312 | Ленточный зажим | 3 |
| 67 | 4044420 | Защитный кожух | 2 |
| 68 | 4193816 | Зажим | 1 |
| 69 | 449490 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
