Бортовой редуктор — HITACHI EX60

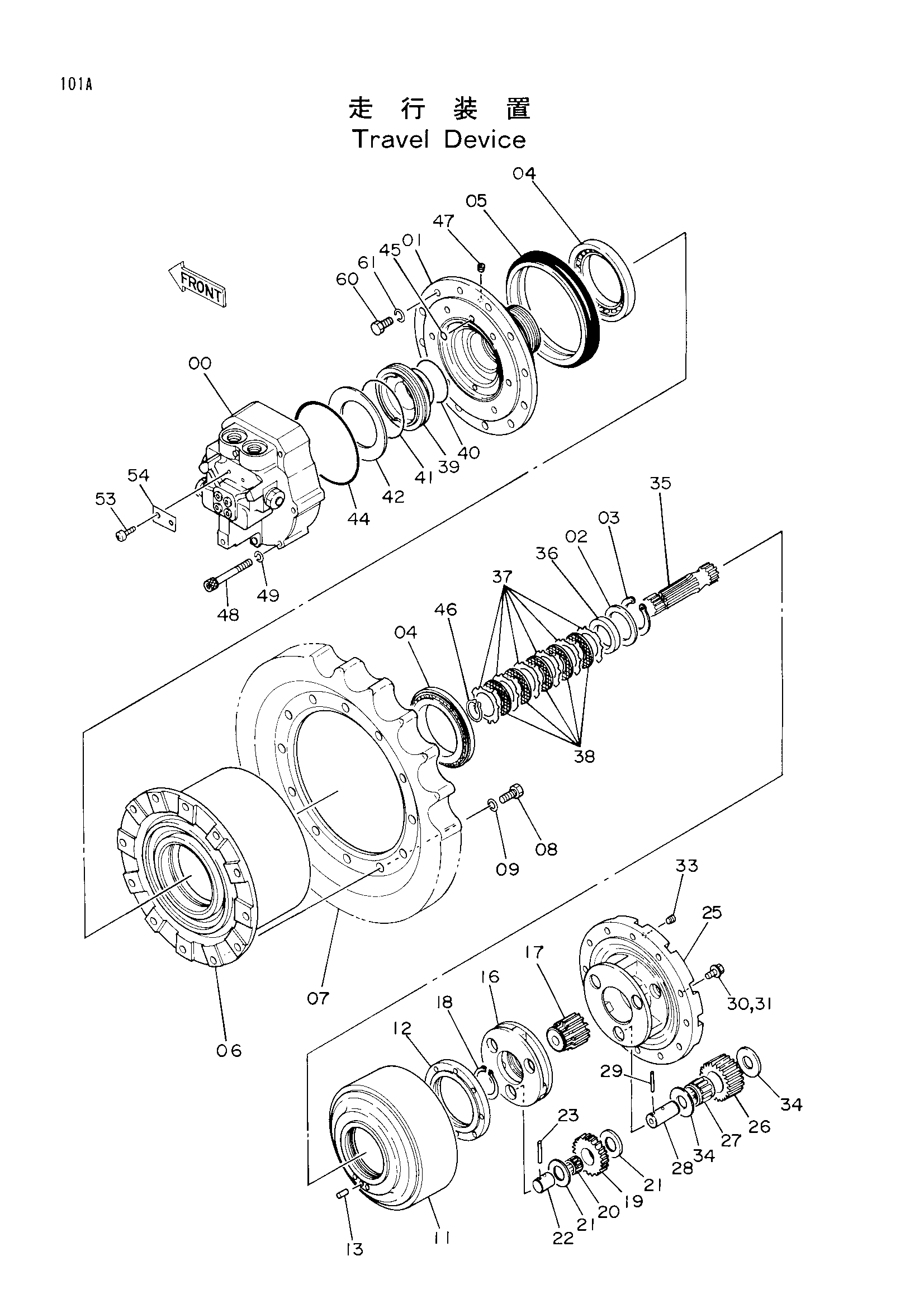

Заводская схема «Бортовой редуктор» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9069509 замена: 9123069 | Гидромотор | 1 |
| 00 | 9123069 замена: 9138838 | Гидромотор | 1 |
| 00 | 9138838 | Гидромотор | 1 |
| 00-49 | 9069295 замена: 9096479 | Бортовой редуктор в сборе | 2 |
| 00-54 | 9096479 замена: 9138927 | Бортовой редуктор в сборе | 2 |
| 00-54 | 9138927 | Бортовой редуктор в сборе | 2 |
| 01 | 1011457 | Корпус | 1 |
| 02 | 4092443 | Проставка | 1 |
| 03 | 991726 | Стопорное кольцо | 1 |
| 04 | 4148014 | Подшипник. ROL | 2 |
| 05 | 4092483 | Комплект уплотнений | 1 |
| 06 | 1011458 | Барабан | 1 |
| 07 | 1010447 | Звёздочка | 1 |
| 08 | J931635 замена: J931640 | Болт | 12 |
| 08 | J931635 | Болт | 12 |
| 08 | J931640 замена: J931635 | Болт | 12 |
| 09 | A590916 | Пружинная шайба | 12 |
| 11 | 2023132 | Коронная шестерня | 1 |
| 12 | 3027147 | Гайка | 1 |
| 13 | 4148012 | Установочный штифт | 1 |
| 16 | 2023175 | Водило | 1 |
| 17 | 3027146 | Солнечная шестерня | 1 |
| 18 | 959499 | Стопорное кольцо | 1 |
| 19 | 3027148 | Планетарная шестерня | 3 |
| 20 | 4177007 | Игольчатый подшипник | 3 |
| 21 | 4192910 | Упорная пластина | 6 |
| 22 | 4178202 | Палец | 3 |
| 23 | 4169566 | Пружинный штифт | 3 |
| 23 | 4173093 замена: 4169566 | Пружинный штифт | 3 |
| 25 | 1010450 | Водило | 1 |
| 26 | 3027149 | Планетарная шестерня | 3 |
| 27 | 4148013 | Игольчатый подшипник | 3 |
| 28 | 4148016 | Палец | 3 |
| 29 | 4144017 | Пружинный штифт | 3 |
| 30 | J011230 | Болт с шайбой | 12 |
| 30 | M221232 замена: J011230 | Болт | 12 |
| 31 | A590912 | Пружинная шайба | 12 |
| 33 | 4245797 | Пробка | 3 |
| 33 | 94-2013 | Пробка | 2 |
| 33 | 94-2013 замена: 4245797 | Пробка | 3 |
| 34 | 4148080 | Упорная пластина | 6 |
| 35 | 2017872 | Вал проп. | 1 |
| 36 | 4092444 | Проставка | 1 |
| 37 | 3036156 замена: 3070674 | Пластина | 6 |
| 37 | 3036156 замена: 3070675 | Пластина | 6 |
| 37 | 3070675 | Пластина | 6 |
| 38 | 3036157 замена: 3070674 | Пластина фрикционный | 5 |
| 38 | 3036157 замена: 3070675 | Пластина фрикционный | 5 |
| 38 | 3070674 | Пластина фрикционный | 5 |
| 39 | 3036158 | Поршень | 1 |
| 40 | 4092712 | Д-ринг | 1 |
| 41 | 4092713 | Д-ринг | 1 |
| 42 | 3017067 | Тарельчатая пружина | 1 |
| 44 | 4154877 | Уплотнительное кольцо | 1 |
| 45 | 957366 | Уплотнительное кольцо | 1 |
| 46 | 929231 | Кольцо | 1 |
| 47 | 94-2010 | Пробка | 1 |
| 48 | 4192042 | Болт с внутренним шестигранником | 6 |
| 49 | A590914 | Пружинная шайба | 6 |
| 53 | M492564 | Приводной винт | 2 |
| 54 | 3053559 замена: 3071686 | Информационная табличка | 1 |
| 54 | 3071686 | Информационная табличка | 1 |
| 60 | J931650 | Болт | 24 |
| 61 | A590916 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
