Пилотный трубопроводы (1) — HITACHI EX60

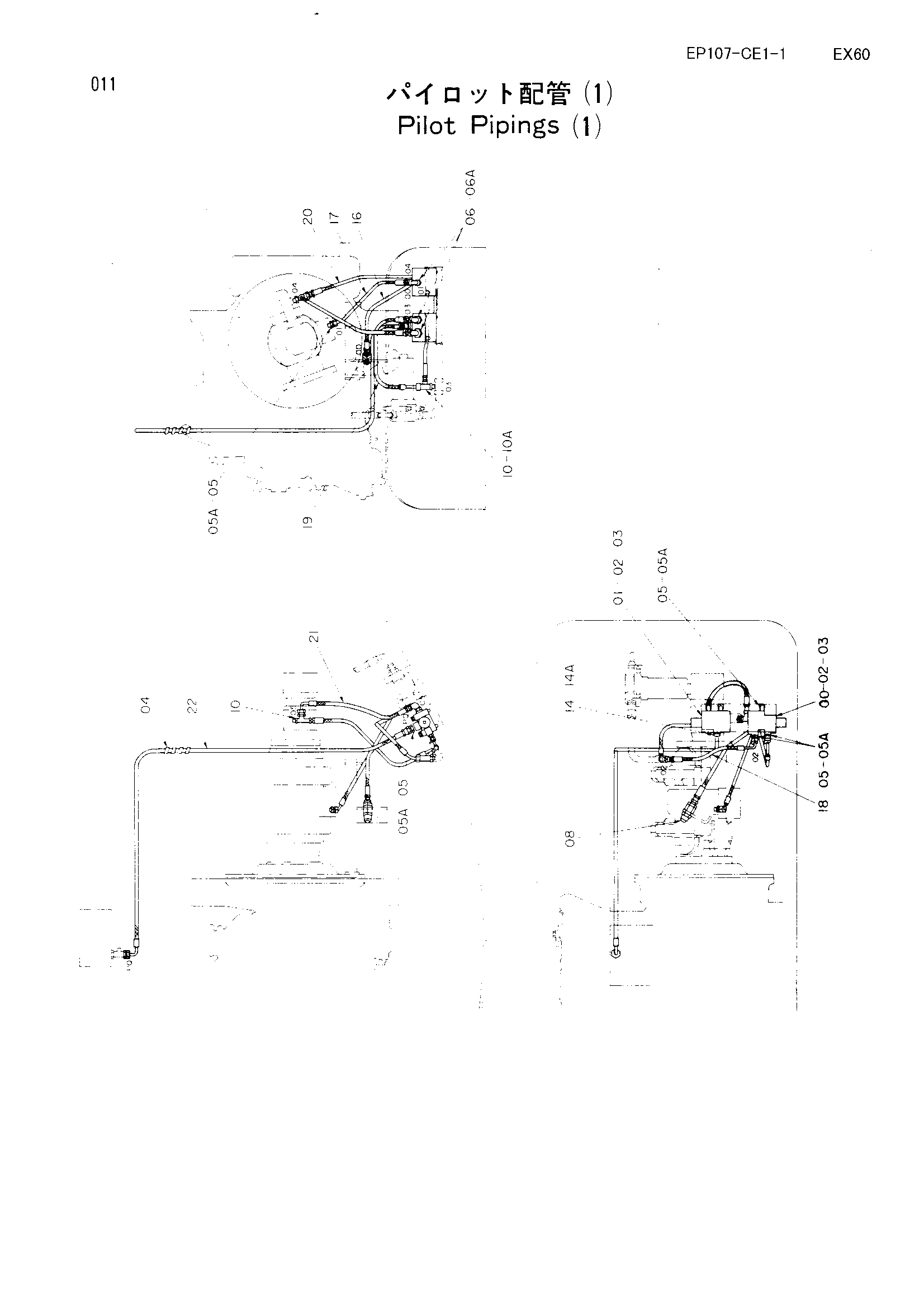

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 1 |
| 01 | 4222709 | Электромагнитный клапан | 1 |
| 02 | J900865 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | 4133527 | Защитный кожух | 4 |
| 05 | 4200465 | Адаптер | 5 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4187914 | Гидроцилиндр | 1 |
| 10 | 4203171 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4093624 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4228730 | Нейлоновый шланг (00) | 1 |
| 17 | 4228731 | Нейлоновый шланг (01) | 1 |
| 18 | 4228732 | Нейлоновый шланг (02) | 1 |
| 19 | 4228733 | Нейлоновый шланг (03) | 1 |
| 20 | 4228734 | Нейлоновый шланг (04) | 1 |
| 21 | 4228735 | Нейлоновый шланг (05) | 1 |
| 22 | 4228736 | Нейлоновый шланг (PQ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
