Рама — HITACHI EX60

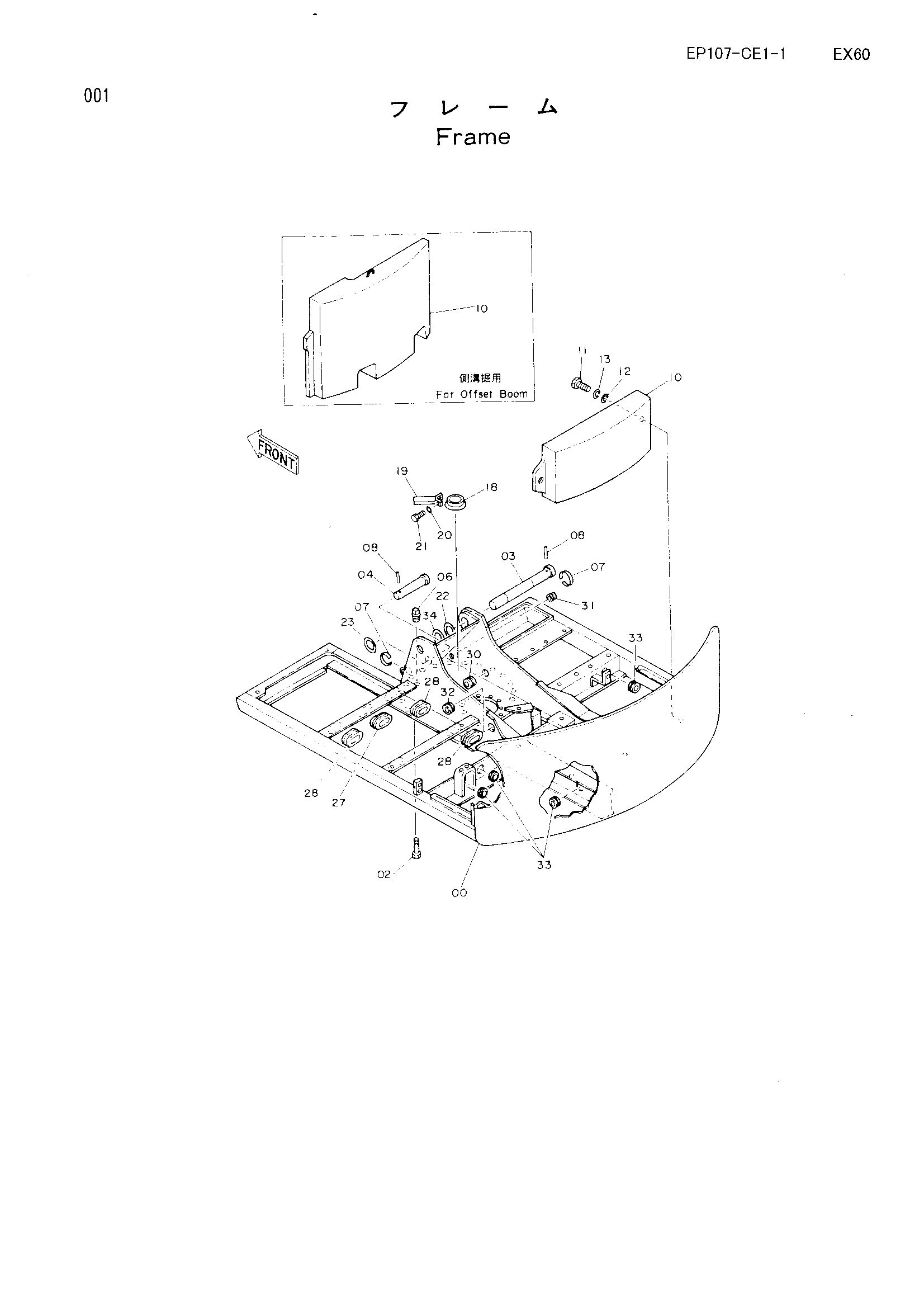

Заводская схема «Рама» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002300 | Рама основной | 1 |
| 02 | J931685 | Болт | 22 |
| 03 | 3037129 | Палец | 1 |
| 04 | 3037130 | Палец | 1 |
| 06 | J75214 | Пробка | 1 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 10 | 8027868 | Груз противовес(для STD.) | 1 |
| 10 | 8040673 | Груз противовес(для смещаемый стрела) | 1 |
| 11 | J931804 | Болт | 2 |
| 12 | 4140776 | Шайба | 2 |
| 13 | A590918 | Пружинная шайба | 2 |
| 18 | 4195033 | Крышка | 1 |
| 19 | 8036895 | Ограничитель | 1 |
| 20 | 4086891 | Шайба | 2 |
| 21 | J901220 | Болт | 2 |
| 22 | 4224057 | Шайба 1.0 | 3 |
| 23 | 4180196 | Проставка 1.2 | 3 |
| 27 | 4213559 | Резиновая втулка | 1 |
| 28 | 4213560 | Резиновая втулка | 3 |
| 30 | 4200176 | Резиновая втулка | 1 |
| 31 | 4196825 | Резиновая втулка | 1 |
| 32 | 4217048 | Резиновая втулка | 1 |
| 33 | 4201995 | Резиновая втулка | 4 |
| 34 | 4224058 | Шайба 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
