Гидроцилиндр ковша — HITACHI EX60

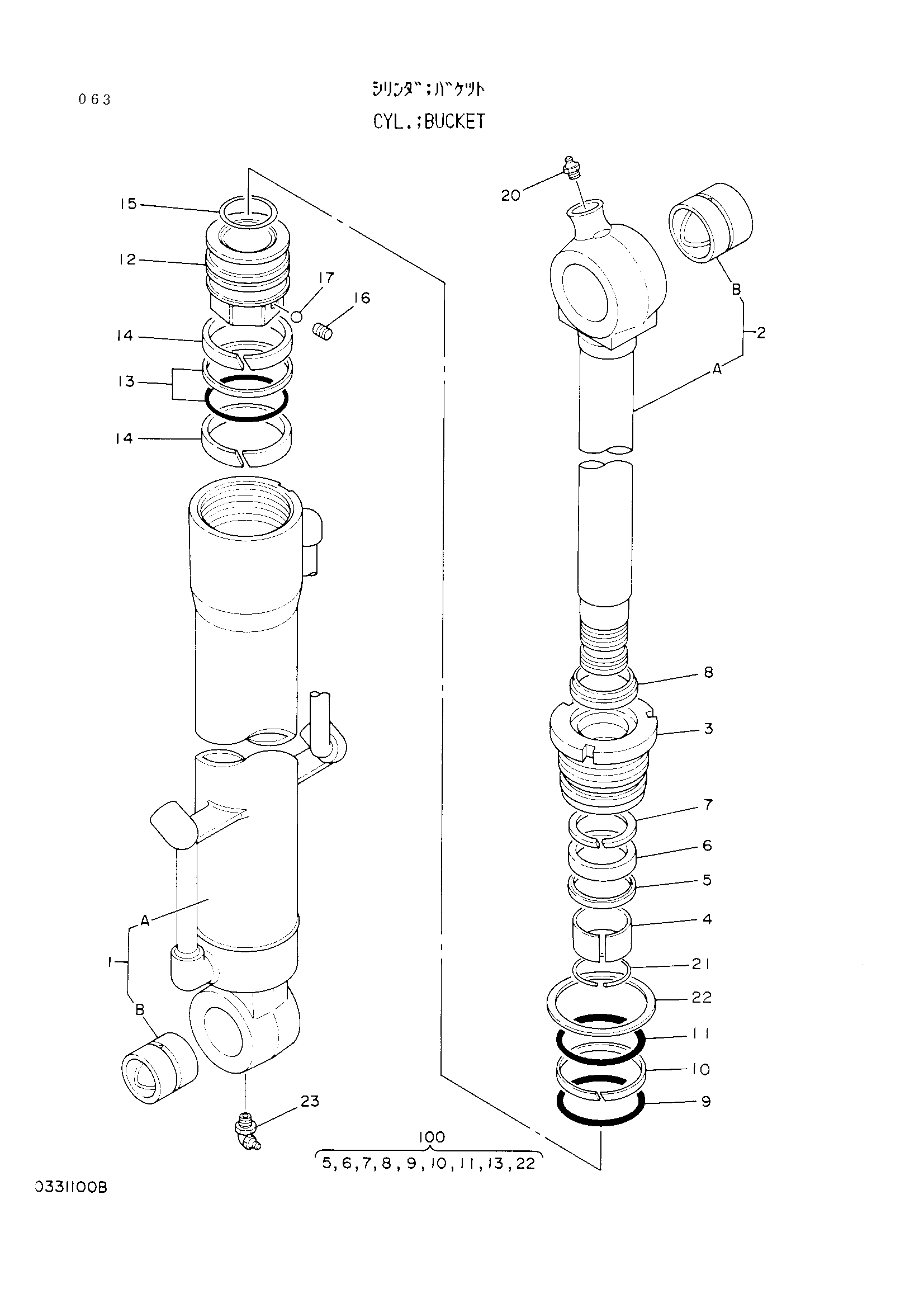

Заводская схема «Гидроцилиндр ковша» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4194434 | Гидроцилиндр ковша | 1 | |
| 1 | 4228532 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0331101 | Труба гидроцилиндра | 1 |
| 1B | 0225808 | Втулка пальца | 1 |
| 2 | 4228531 замена: 4269534 | Шток поршня (с втулка) | 1 |
| 2 | 4269534 замена: 4228531 | Шток поршня (с втулка) | 1 |
| 2A | 0331102 замена: 0331105 | Шток поршня | 1 |
| 2A | 0331105 замена: 0331102 | Шток поршня | 1 |
| 2B | 0225708 | Втулка пальца | 1 |
| 3 | 0225803 | Головка гидроцилиндра | 1 |
| 4 | 4004676 | Втулка | 1 |
| 5 | 0225812 | Кольцо | 1 |
| 6 | 0225810 | U-образная манжета | 1 |
| 7 | 0225811 | Опорное кольцо | 1 |
| 8 | 0225809 | Грязесъёмное кольцо | 1 |
| 9 | 4017628 | Уплотнительное кольцо | 1 |
| 10 | 4017627 | Опорное кольцо | 1 |
| 11 | 0178710 | Уплотнительное кольцо | 1 |
| 12 | 0331103 | Поршень | 1 |
| 13 | 0243803 | Уплотнительное кольцо | 1 |
| 14 | 0225815 | Кольцо | 2 |
| 15 | 0331104 | Регулировочная шайба | 1 |
| 16 | 0310612 | Установочный винт | 1 |
| 17 | 0111818 | Стальной шарик | 1 |
| 20 | J75481 | Штуцер | 1 |
| 21 | 0225804 | Стопорное кольцо | 1 |
| 22 | 0178723 | Стопорная шайба | 1 |
| 23 | 0159411 | Штуцер | 1 |
| 100 | 4217004 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
