Отвал трубопроводы (ходовая часть) — HITACHI EX60

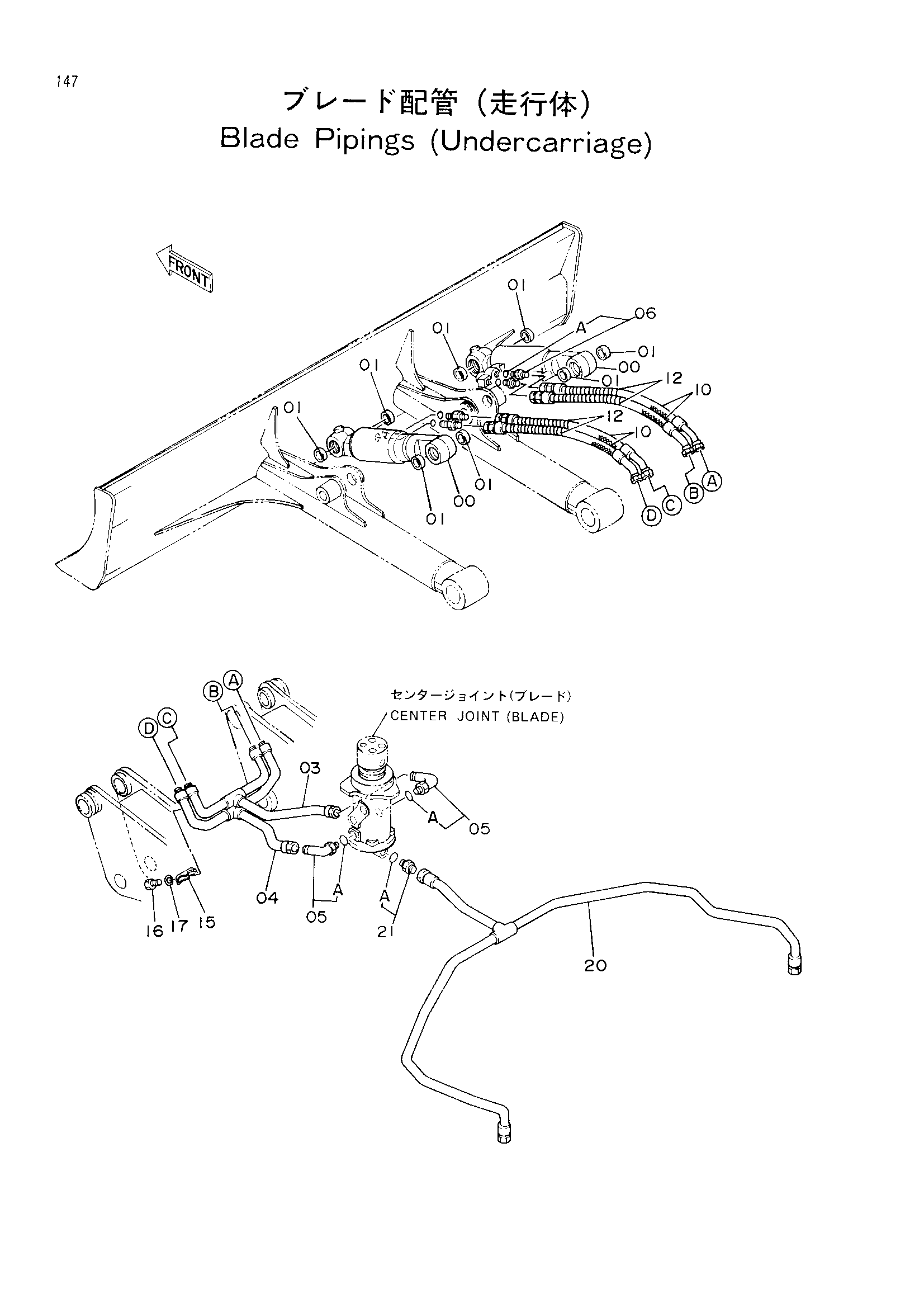

Заводская схема «Отвал трубопроводы (ходовая часть)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4213543 | Гидроцилиндр отвала | 2 |
| 01 | 4117955 | Пылезащитное уплотнение | 8 |
| 03 | 8041834 | Трубка | 1 |
| 04 | 8041835 | Трубка | 1 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4215613 | Шланг | 4 |
| 12 | 4053603 | Защитный кожух | 4 |
| 15 | 4053593 | Хомут трубки | 2 |
| 16 | J901040 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 20 | 7019151 | Трубка дренажный | 1 |
| 21 | 4219324 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
