Отвал трубопроводы (верхняя платформа) — HITACHI EX60

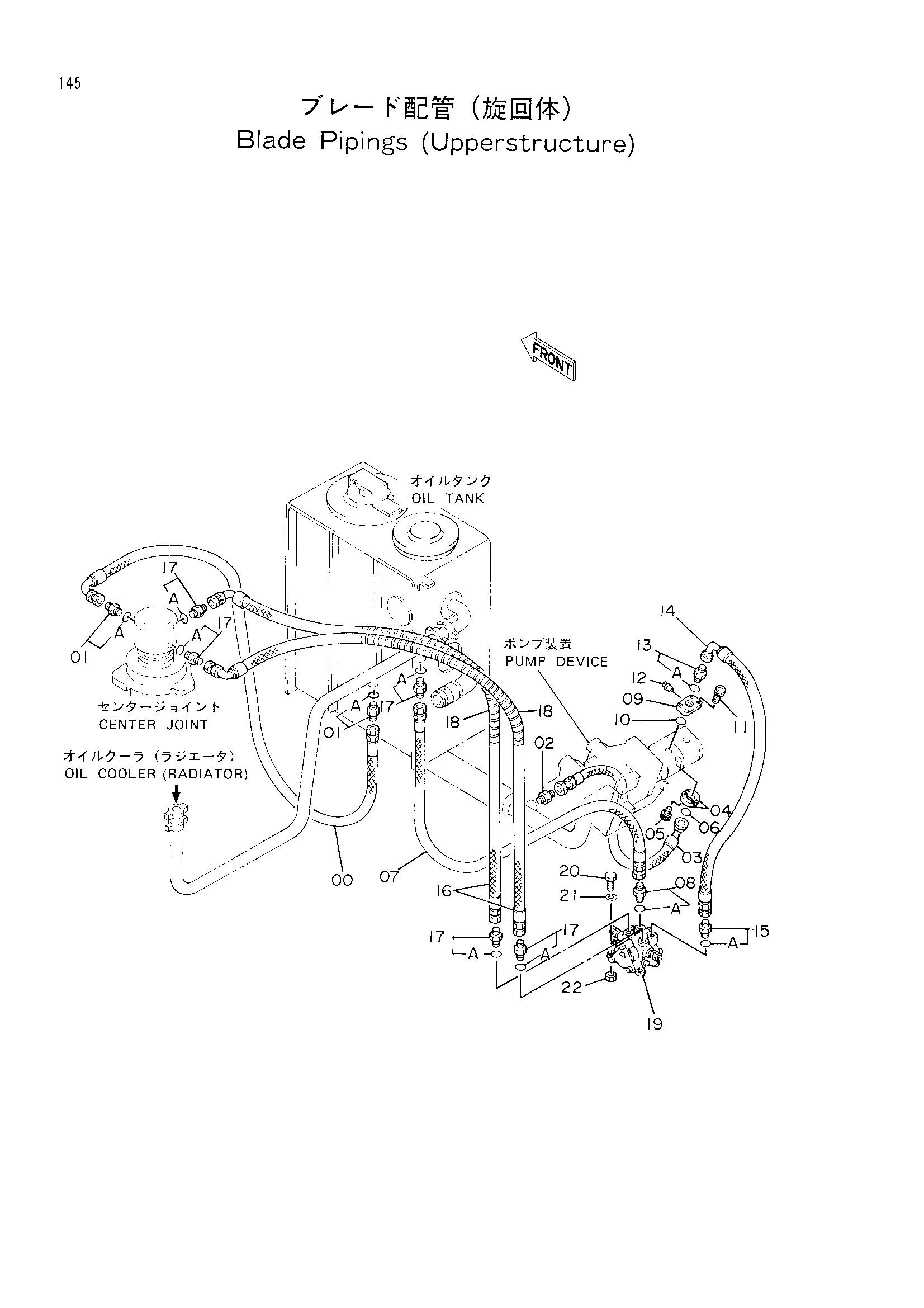

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218436 | Нейлоновый шланг | 1 |
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4189619 | Адаптер | 1 |
| 03 | 4222087 | Шланг | 1 |
| 04 | 986910 | Разъёмный фланец | 2 |
| 05 | M341025 | Болт с внутренним шестигранником | 4 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 4214488 | Шланг | 1 |
| 08 | 4154668 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 3041330 | Франге | 1 |
| 10 | A811030 | Уплотнительное кольцо | 1 |
| 11 | M341045 | Болт с внутренним шестигранником | 4 |
| 12 | 94-2022 | Пробка | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4214489 | Шланг | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4190230 | Шланг | 2 |
| 17 | 4190243 | Адаптер | 5 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4044420 | Защитный кожух | 5 |
| 19 | 4169915 | Гидрораспределитель | 1 |
| 20 | J901030 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | J950010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
