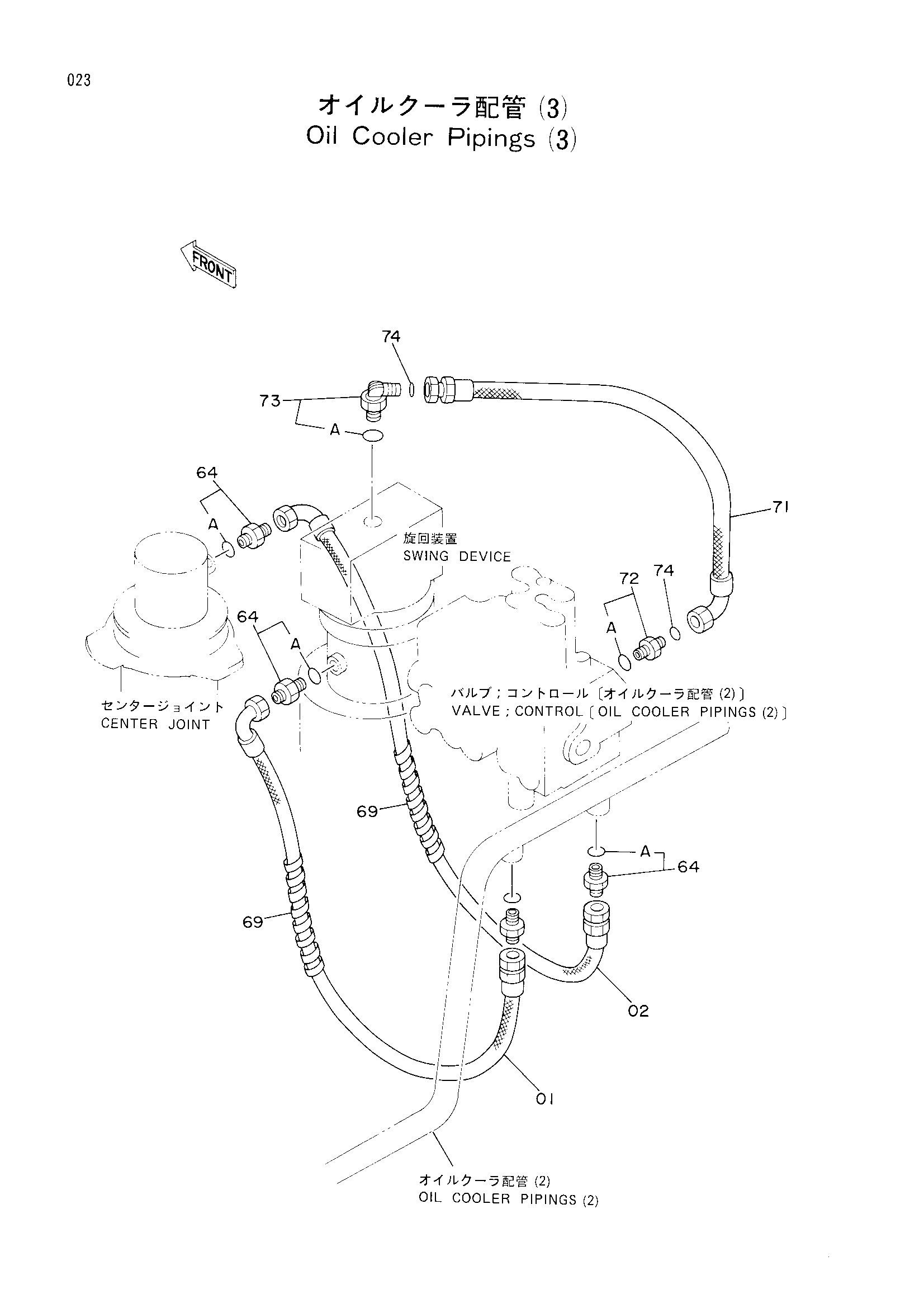

Масляный радиатор трубопроводы (3) — HITACHI EX60
Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4213420 | Нейлоновый шланг | 1 |
| 02 | 4213421 | Нейлоновый шланг | 1 |
| 64 | 4200466 | Адаптер | 4 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4133527 | Защитный кожух | 4 |
| 71 | 4203162 | Шланг | 1 |
| 71 | 4203162 | Шланг | 1 |
| 71 | 4203162 | Шланг | 1 |
| 71 | 4223584 | Шланг | 1 |
| 71 | 4223584 | Шланг | 1 |
| 71 | 4223584 | Шланг | 1 |
| 72 | 4189537 | Адаптер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4157562 | Угловой штуцер | 1 |
| 73 | 4157562 | Угловой штуцер | 1 |
| 73 | 4157562 | Угловой штуцер | 1 |
| 73 | 4202113 | Угловой штуцер | 1 |
| 73 | 4202113 | Угловой штуцер | 1 |
| 73 | 4202113 | Угловой штуцер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
