Отопитель трубопроводы <SDX> — HITACHI EX60

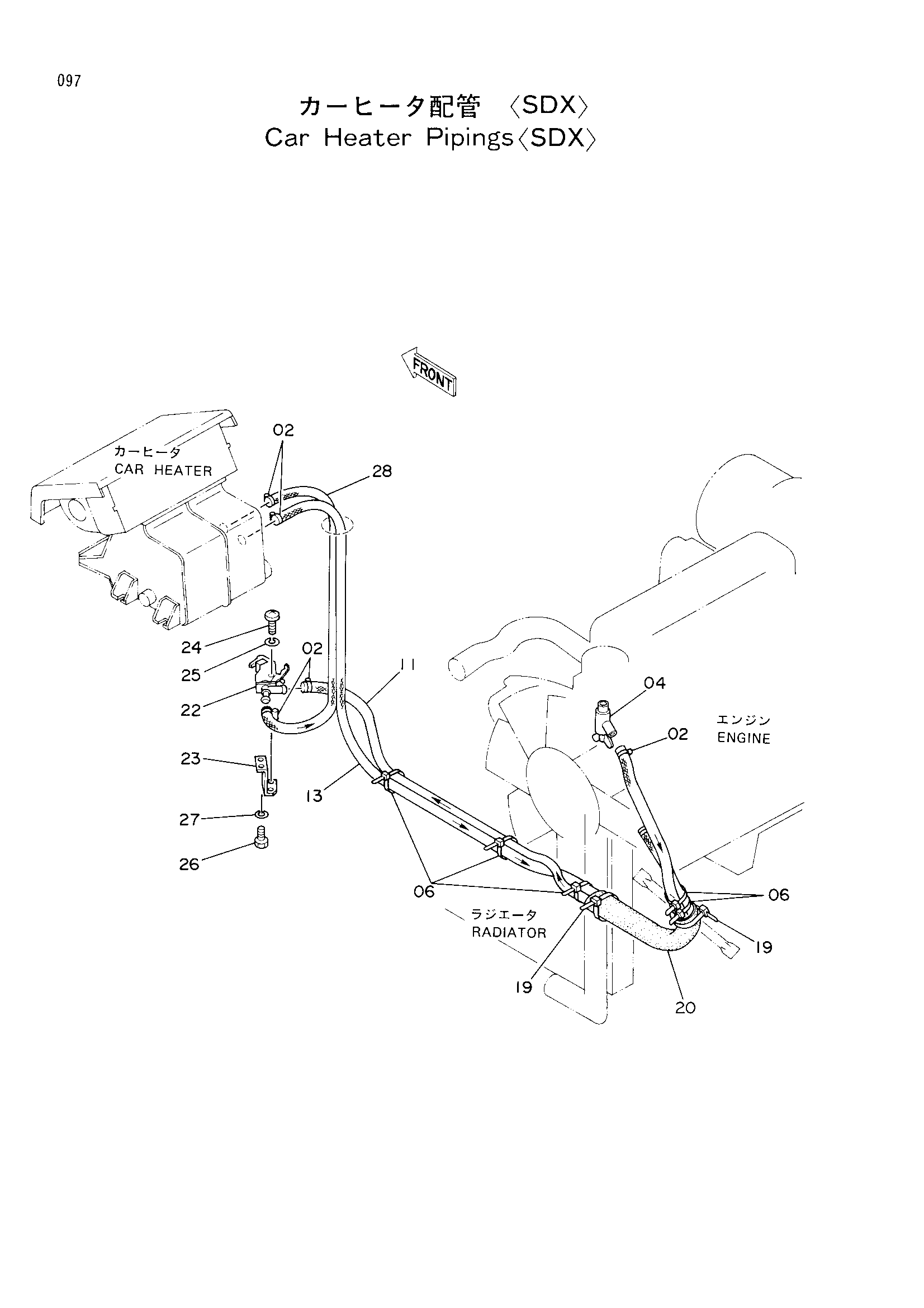

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4507228 | Хомут шланга | 6 |
| 04 | 4508050 | Кран | 1 |
| 06 | 4055312 | Ленточный зажим | 7 |
| 11 | 4139269 | Резиновый шланг | 1 |
| 13 | 4139268 | Резиновый шланг | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 20 | 4167524 | Резиновая втулка | 1 |
| 22 | 4195823 | Кран | 1 |
| 23 | 4213673 | Кронштейн | 1 |
| 24 | M430416 | Винт | 2 |
| 25 | A590904 | Пружинная шайба | 2 |
| 26 | J901016 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | 4213754 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
