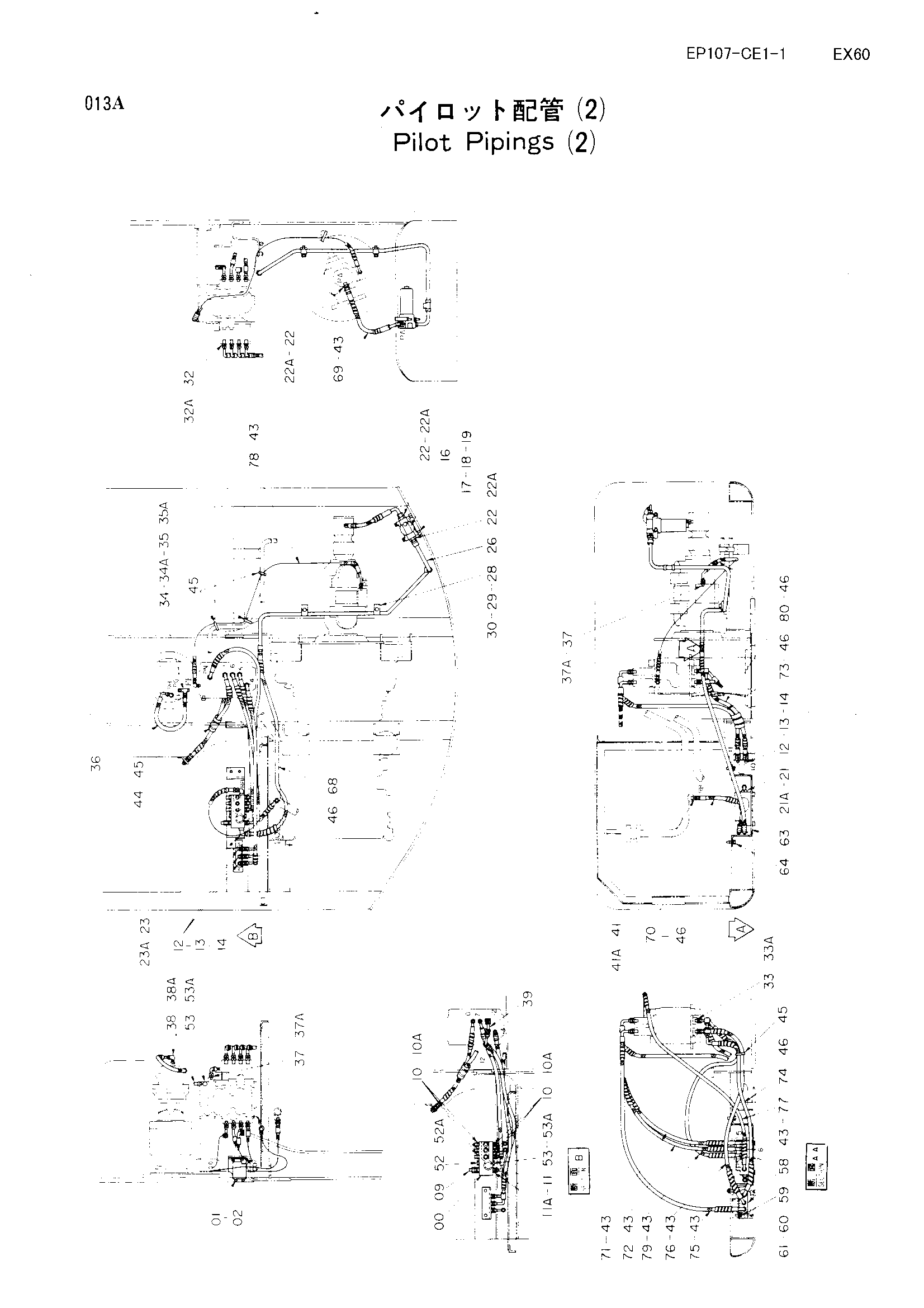

Пилотный трубопроводы (2) — HITACHI EX60
Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197817 | Клапан | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 09 | 4188687 | Фильтр | 1 |
| 10 | 4200466 | Адаптер | 6 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 5 |
| 13 | A590916 | Пружинная шайба | 5 |
| 14 | 4202531 | Гайка | 5 |
| 16 | 4191300 | Масляный фильтр | 1 |
| 17 | 4114402 | Шайба | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | J901000 | Болт | 2 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200469 | Адаптер | 3 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4200471 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 7020000 | Трубка | 1 |
| 28 | 4190124 | Хомут трубки | 2 |
| 29 | J901245 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 32 | 4202422 | Адаптер | 4 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4200466 | Адаптер | 5 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4236496 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4222018 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4222022 | Нейлоновый шланг | 1 |
| 37 | 4200465 | Адаптер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4154670 | Угловой штуцер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 8040069 | Трубка | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4133527 | Защитный кожух | 22 |
| 44 | 4217147 | Резиновая втулка | 1 |
| 45 | 4055312 | Ленточный зажим | 7 |
| 46 | 4044420 | Защитный кожух | 9 |
| 52 | 4092534 | Пробка | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4093624 | Пробка | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4225386 | Кронштейн | 1 |
| 59 | A590110 | Плоская шайба | 2 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | J901025 | Болт | 2 |
| 63 | 3043193 | Кронштейн | 1 |
| 64 | J031235 | Болт с шайбой | 3 |
| 68 | 4228750 | Шланг | 1 |
| 69 | 4210367 | Нейлоновый шланг (PA) | 1 |
| 70 | 4228751 | Шланг (RB) | 1 |
| 71 | 4228752 | Нейлоновый шланг (5) | 1 |
| 72 | 4228753 | Нейлоновый шланг (6) | 1 |
| 73 | 4228754 | Шланг (11) | 1 |
| 74 | 4228755 | Шланг (12) | 1 |
| 75 | 4228756 | Нейлоновый шланг (14) | 1 |
| 76 | 4228757 | Нейлоновый шланг (13) | 1 |
| 77 | 4228770 | Нейлоновый шланг (PN) | 1 |
| 78 | 4228758 | Нейлоновый шланг (PF) | 1 |
| 79 | 4228759 | Нейлоновый шланг (7) | 1 |
| 80 | 4228760 | Шланг (10) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
