Масляный радиатор трубопроводы (1) — HITACHI EX60

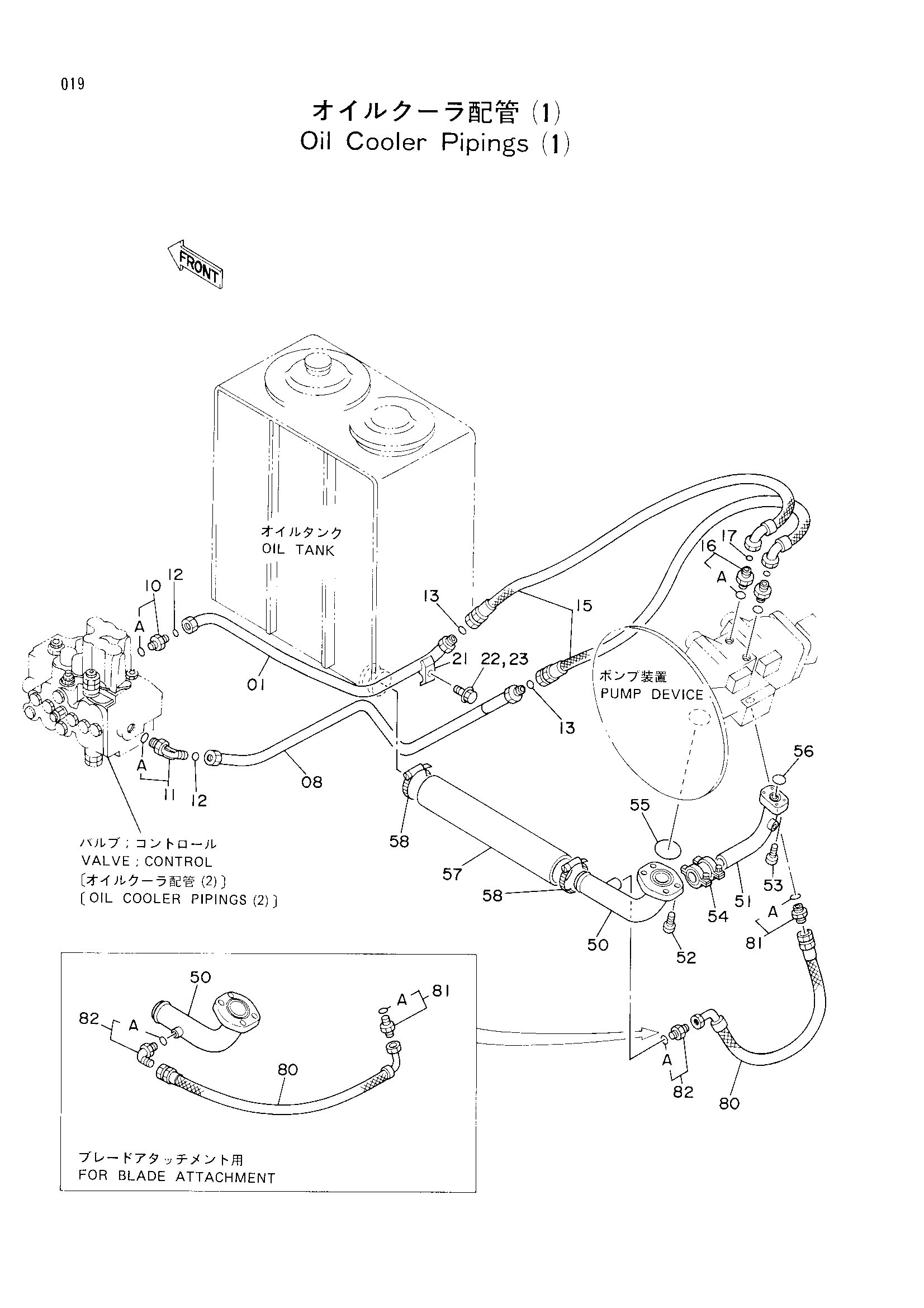

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037541 | Трубка | 1 |
| 08 | 8037539 | Трубка | 1 |
| 10 | 4189619 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4157562 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | 4196290 | Шланг | 2 |
| 16 | 4188623 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 21 | 4189858 | Хомут трубки | 1 |
| 22 | J011250 | Болт с шайбой | 1 |
| 22 | J901250 замена: J011250 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 50 | 7019445 | Всасывающая трубка | 1 |
| 50 | 8037670 | Всасывающая трубка | 1 |
| 51 | 9727078 | Трубка | 1 |
| 52 | M341236 | Болт с внутренним шестигранником | 4 |
| 53 | M341036 | Болт с внутренним шестигранником | 4 |
| 54 | 4073889 | Муфта | 1 |
| 55 | A811060 | Уплотнительное кольцо | 1 |
| 56 | A811030 | Уплотнительное кольцо | 1 |
| 57 | 4213357 | Резиновый шланг | 1 |
| 58 | 4504491 | Хомут шланга | 2 |
| 80 | 4216435 | Шланг | 1 |
| 80 | 4219361 | Шланг | 1 |
| 81 | 4200469 | Адаптер | 1 |
| 81A | 4506418 | Уплотнительное кольцо | 1 |
| 82 | 4154671 | Угловой штуцер (для отвал навесное оборудование) | 1 |
| 82 | 4200466 | Адаптер | 1 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
