Трубопроводы для NPK гидромолот и гидроножницы (3) — HITACHI EX60

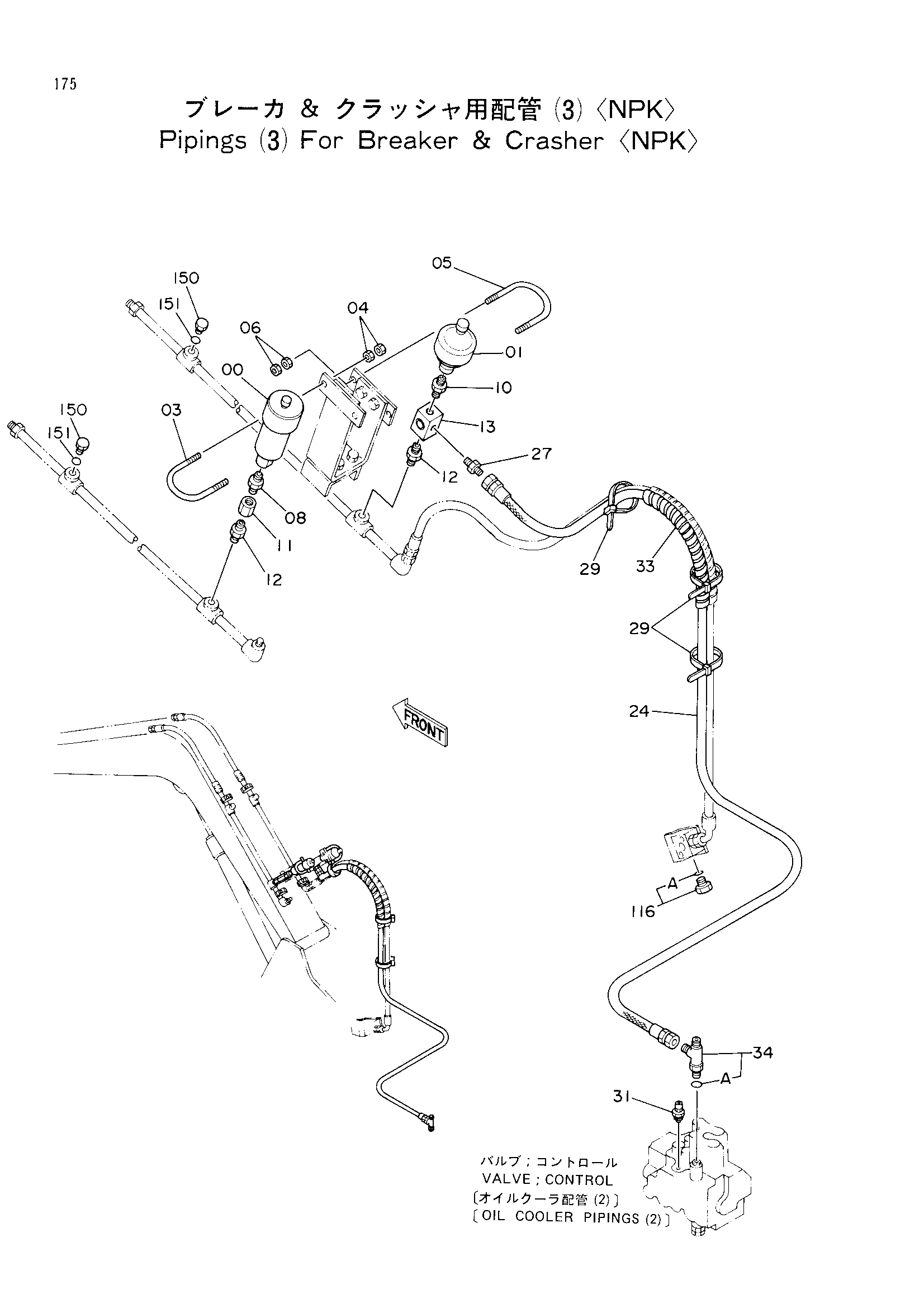

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы (3)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216290 | Гидроаккумулятор | 1 |
| 01 | 4206669 | Гидроаккумулятор | 1 |
| 03 | 4216932 | U-образный болт | 1 |
| 04 | J950012 | Гайка | 4 |
| 05 | 4199052 | U-образный болт | 1 |
| 06 | J950010 | Гайка | 4 |
| 08 | 94-1703 | Адаптер | 1 |
| 10 | 94-1902 | Адаптер | 1 |
| 11 | 94-0677 | Разъём S | 1 |
| 12 | 4217207 | Адаптер | 2 |
| 13 | 4216289 | Запорный клапан | 1 |
| 24 | 4218429 | Шланг | 1 |
| 27 | 4215648 | Адаптер | 1 |
| 29 | 4055312 | Ленточный зажим | 3 |
| 31 | 4157024 | Предохранительный клапан | 2 |
| 33 | 4044420 | Защитный кожух | 2 |
| 34 | 4205363 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 116 | 4174541 | Пробка | 1 |
| 116A | 4506418 | Уплотнительное кольцо | 1 |
| 150 | 4094608 | Пробка | 2 |
| 151 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
