Основной трубопроводы (3) — HITACHI EX60

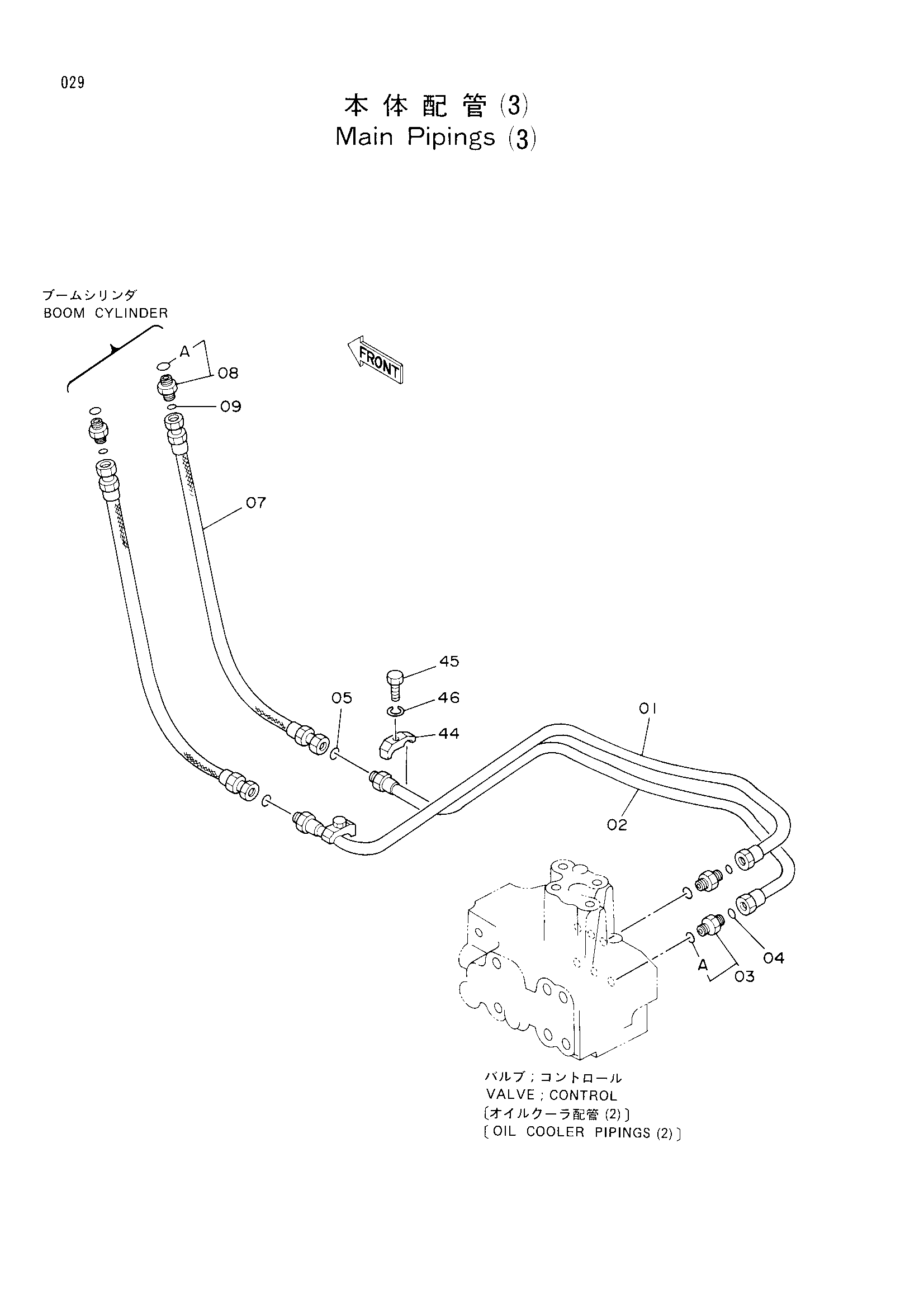

Заводская схема «Основной трубопроводы (3)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038652 | Трубка | 1 |
| 02 | 8038651 | Трубка | 1 |
| 03 | 4197530 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4208458 | Шланг | 2 |
| 08 | 4189602 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 44 | 4190125 | Хомут трубки | 2 |
| 45 | J901245 | Болт | 2 |
| 46 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
