Гусеничная цепь (450G) — HITACHI EX60

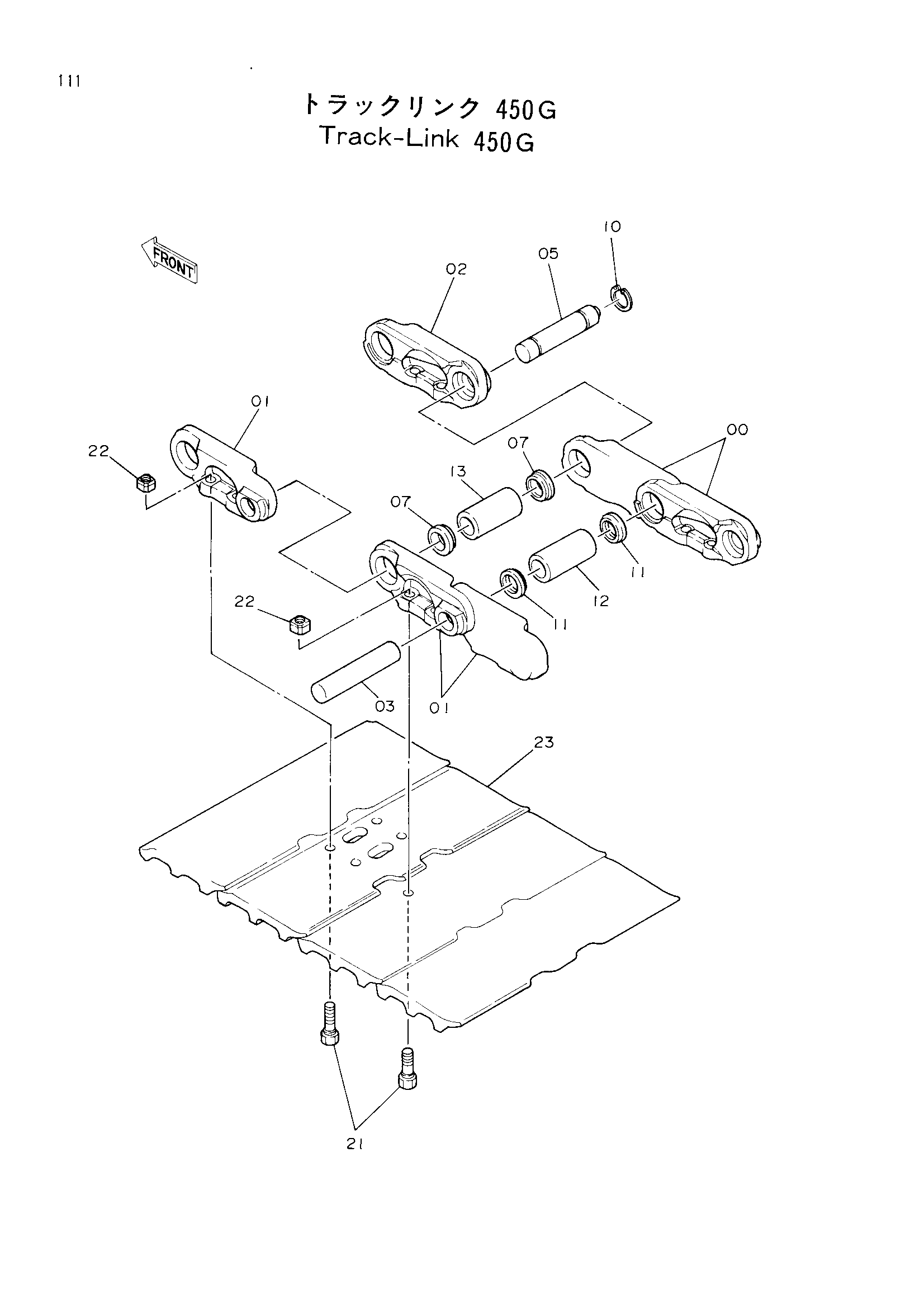

Заводская схема «Гусеничная цепь (450G)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9067846 замена: 9096709 | Гусеничная цепь в сборе | 2 | |
| 9096709 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010233 | Гусеничная цепь B | 36 |
| 00 | 1015394 | Гусеничная цепь B | 36 |
| 00-13 | 9068163 | Гусеничная цепь в сборе | 1 |
| 00-13 | 9096710 | Гусеничная цепь в сборе | 1 |
| 01 | 1010234 | Гусеничная цепь B | 37 |
| 01 | 1015395 | Гусеничная цепь B | 37 |
| 02 | 4188843 | Гусеничная цепь M | 1 |
| 02 | 4262581 | Гусеничная цепь M | 1 |
| 03 | 4156583 | Палец | 36 |
| 03 | 4156583 | Палец | 36 |
| 05 | 4188842 | Соединительный палец | 1 |
| 05 | 4263097 | Соединительный палец | 1 |
| 07 | 4094128 | Уплотнение | 2 |
| 07 | 4262585 | Втулка | 2 |
| 10 | 4188841 | Кольцо | 1 |
| 10 | 4188841 | Кольцо | 1 |
| 11 | 4195134 | Уплотнение | 72 |
| 11 | 4262584 замена: 4283930 | Уплотнение | 72 |
| 11 | 4283930 | Уплотнение | 72 |
| 12 | 4165072 | Втулка | 36 |
| 12 | 4262582 | Втулка | 36 |
| 13 | 4156582 | Соединительная втулка | 1 |
| 13 | 4262583 | Соединительная втулка | 1 |
| 21 | 4159033 | Болт башмак | 148 |
| 21 | 4262586 | Болт башмак | 148 |
| 22 | 4200883 | Гайка | 148 |
| 22 | 4262587 | Гайка | 148 |
| 23 | 2024326 замена: 2030531 | Башмак грунтозацеп | 37 |
| 23 | 2030531 | Башмак грунтозацеп | 37 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
