Кабина дверь — HITACHI EX60

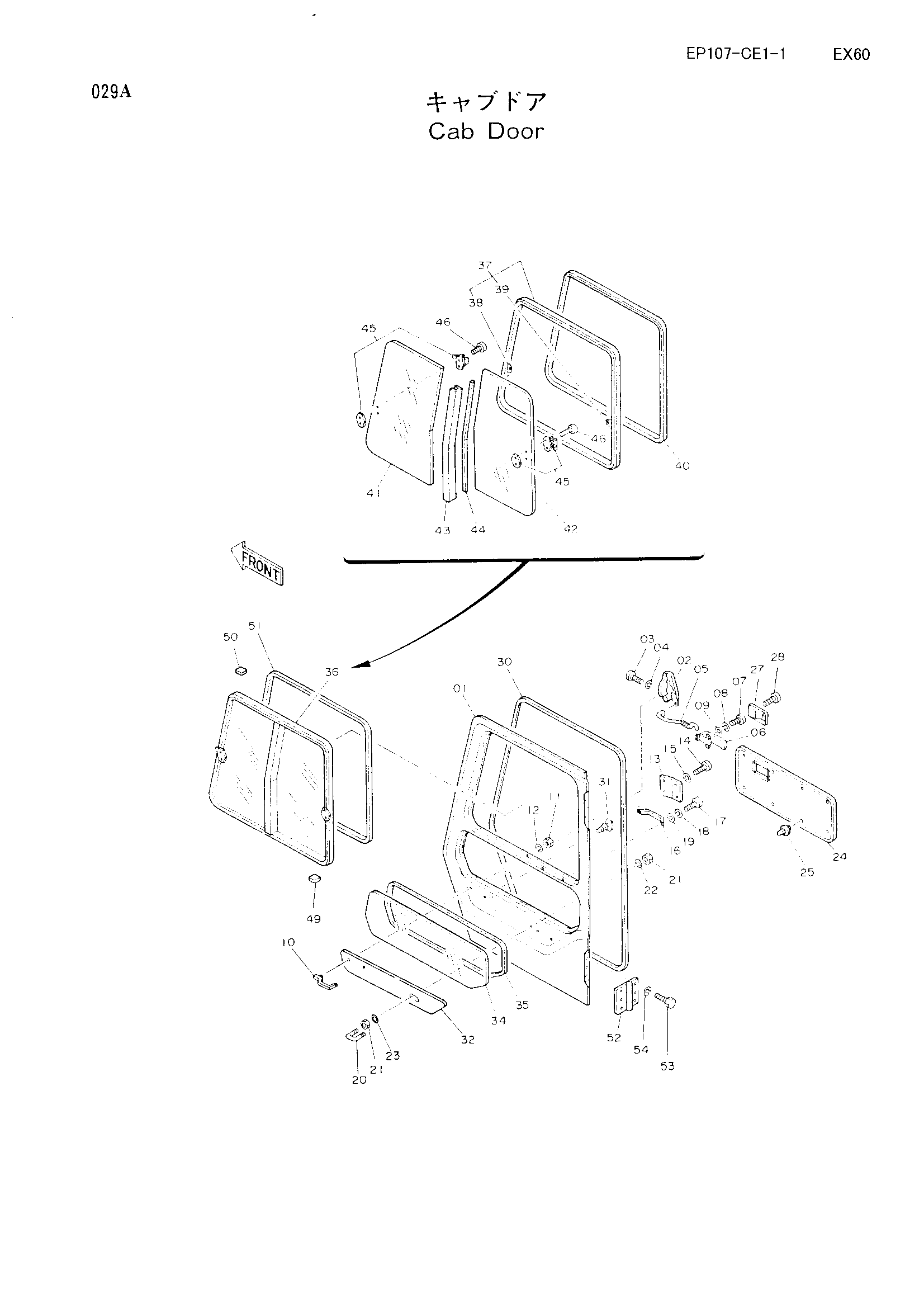

Заводская схема «Кабина дверь» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4236411	Дверь в сборе	1
01	4236412	Дверь	1
02	4128454	Замок двери	1
03	M430616	Винт	3
04	A590906	Пружинная шайба	3
05	4204613	Шток	1
06	4204614	Рычаг	1
07	M430616	Винт	2
08	A590906	Пружинная шайба	2
09	A590106	Плоская шайба	2
10	4204615	Рукоятка наружный	1
11	M500807	Гайка	2
12	A590908	Пружинная шайба	2
13	4204616	Крышка	1
14	M430510	Винт	4
15	A590905	Пружинная шайба	4
16	4204579	Рукоятка	1
17	M430616	Винт	2
18	A590906	Пружинная шайба	2
19	A590106	Плоская шайба	2
20	4204617	U-образный болт	1
21	4208104	Гайка	4
22	A590910	Пружинная шайба	2
23	4208105	Плоская шайба	2
24	4204618	Трим: накладка	1
25	4204607	Зажим	8
27	4204619	Крышка	1
28	M430408	Винт	1
30	4204620	Веатхер стрип	1
31	4204621	Зажим	38
32	4236415	Лента	1
34	4204624	Стекло	1
35	4204625	Резиновый Z	1
36	4204626	Окно в сборе	1
37	4204627	Рамка окна	1
38	4147943	Защёлка	1
39	4147893	Защёлка	1
40	4204628	Стекло RUN	1
41	4204629	Стекло	1
42	4204630	Стекло	1
43	4204631	Рамка окна	1
44	4204632	Веатхер стрип	1
45	4141713	Замок	2
46	4219753	Винт	4
49	4147896	Проставка	8
50	4204567	Проставка	3
51	4147942	Велт	1
52	4204633	Петля	2
53	J901025	Болт	6
54	A590910	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
