Основной трубопроводы (1) — HITACHI EX60

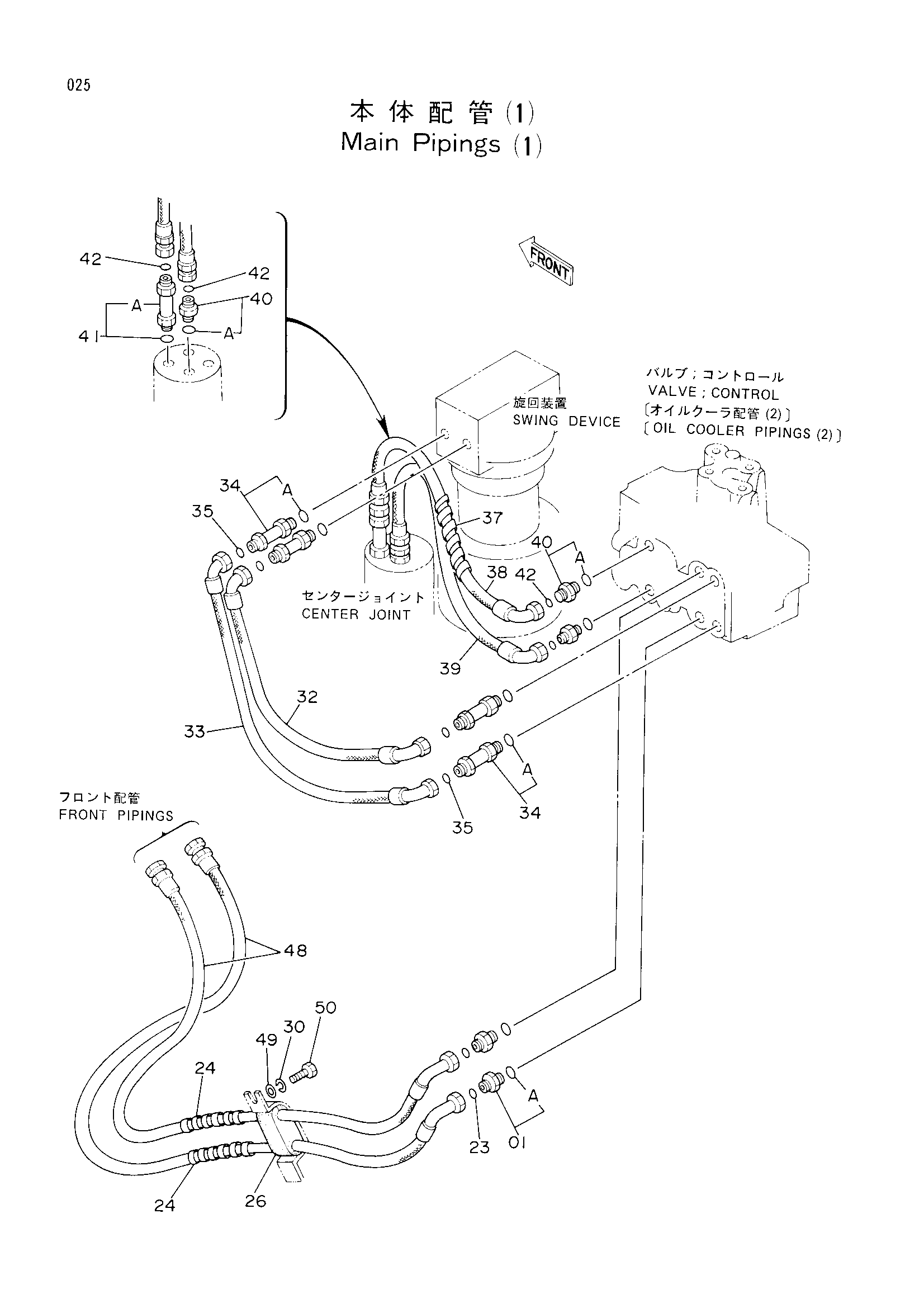

Заводская схема «Основной трубопроводы (1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189602 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4044420 | Защитный кожух | 2 |
| 26 | 3038206 | Втулка | 1 |
| 30 | A590912 | Пружинная шайба | 1 |
| 32 | 4213425 | Шланг | 1 |
| 33 | 4213424 | Шланг | 1 |
| 34 | 4199247 | Адаптер | 4 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 37 | 4044420 | Защитный кожух | 1 |
| 38 | 4196291 | Шланг | 1 |
| 39 | 4196290 | Шланг | 1 |
| 40 | 4189602 | Адаптер | 3 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4199247 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 4 |
| 48 | 4196295 | Шланг | 2 |
| 49 | A590112 | Плоская шайба | 1 |
| 50 | J901225 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
