Пилотный трубопроводы (2-2) — HITACHI EX60

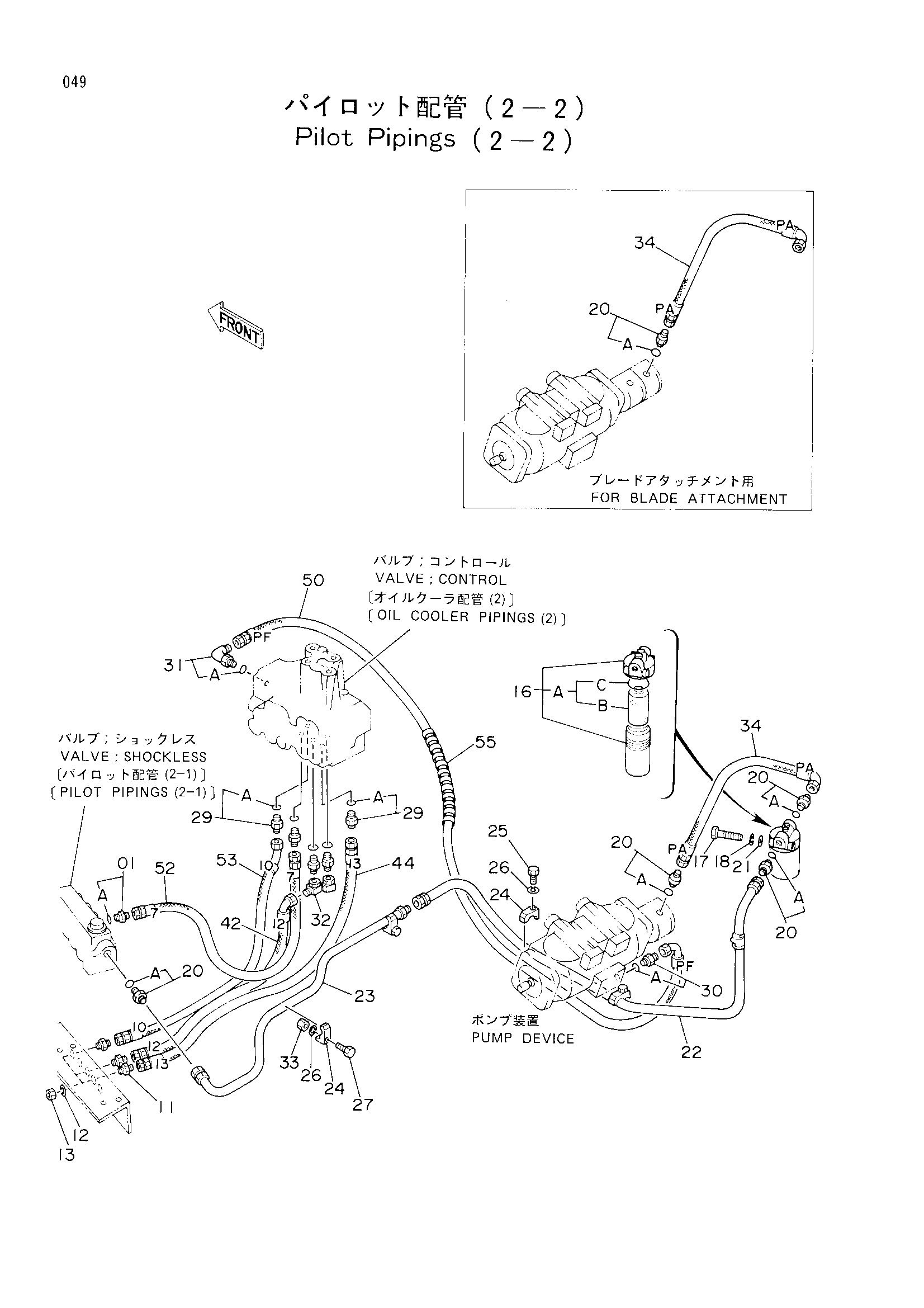

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 3 |
| 12 | A590916 | Пружинная шайба | 3 |
| 13 | 4202531 | Гайка | 3 |
| 16 | 4191300 | Масляный фильтр | 1 |
| 16A | 4207841 | Элемент масляный | 1 |
| 16B | 4191301 | Элемент масляный | 1 |
| 16C | A811065 | Уплотнительное кольцо | 1 |
| 17 | J901000 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4200469 | Адаптер | 4 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4114402 | Плоская шайба | 2 |
| 22 | 8038655 | Трубка | 1 |
| 23 | 8038654 | Трубка | 1 |
| 24 | 4190124 | Хомут трубки | 4 |
| 25 | J901245 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J901250 | Болт | 1 |
| 29 | 4200466 | Адаптер | 5 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200465 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 8040069 | Трубка | 1 |
| 33 | J950012 | Гайка | 1 |
| 34 | 4210367 | Нейлоновый шланг (PA)(для STD.) | 1 |
| 34 | 4216439 | Нейлоновый шланг (PA)(для отвал навесное оборудование) | 1 |
| 42 | 4213460 | Нейлоновый шланг (12) | 1 |
| 44 | 4210376 | Нейлоновый шланг (13) | 1 |
| 50 | 4215655 | Нейлоновый шланг (PF) | 1 |
| 52 | 4213499 | Нейлоновый шланг (7) | 1 |
| 53 | 4213800 | Нейлоновый шланг (10) | 1 |
| 55 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
